Kako znati je li vaš sigurnosni ventil loš?

Kratak odgovor: ključni znakovi da je vaš sigurnosni ventil otkazao

Sigurnosni ventil je loš kada neprestano curi, ne otvara se pod prekomjernim tlakom, otvara se ispod zadane točke tlaka ili pokazuje vidljivu koroziju i fizička oštećenja. Ovo nisu manji problemi s održavanjem - neispravan sigurnosni ventil na kotlu, tlačnoj posudi ili HVAC sustavu izravna je sigurnosna opasnost. U industrijskim uvjetima, kvar ventila za smanjenje tlaka jedan je od vodećih uzroka katastrofalnog kvara opreme i ozljeda na radnom mjestu. Ako vaš ventil kaplje, plače, klepeta ili se jednostavno ne aktivira pravilno tijekom ručnog testa, potrebno ga je odmah pregledati ili zamijeniti.

Sljedeći vodič prolazi kroz svaki značajni simptom, metodu ispitivanja i razmatranje zamjene kako biste mogli donijeti informiranu odluku o stanju vašeg sigurnosnog ventila — bilo da se radi o kućnom bojleru, komercijalnom bojleru, sustavu komprimiranog zraka ili industrijskoj tlačnoj posudi.

Što a Sigurnosni ventil Zapravo radi i zašto ne uspijeva

Prije dijagnosticiranja kvara, pomaže razumjeti kako uređaj funkcionira. Sigurnosni ventil — koji se također naziva ventil za smanjenje tlaka (PRV) ili ventil za smanjenje tlaka i temperature (T&P ventil) u aplikacijama za grijanje vode — je mehanički uređaj dizajniran za automatsko otpuštanje tlaka kada prijeđe unaprijed određenu sigurnu granicu. Djeluje kao posljednja linija obrane između normalnih radnih uvjeta i opasnog događaja nadtlaka.

Ventil sadrži opružni disk ili sjedište koje drži ventil zatvorenim pod normalnim tlakom. Kada tlak u sustavu poraste iznad zadane vrijednosti ventila — obično utisnute izravno na tijelo ventila — opruga se stisne, disk se podigne i tlak se ispušta dok se uvjeti ne vrate na sigurne razine. Nakon što tlak padne, opruga gura disk natrag na sjedište, ponovno zatvarajući ventil.

Kvar se događa kroz nekoliko dobro dokumentiranih mehanizama:

• Opružni zamor ili korozija slabe silu zatvaranja
• Nakupljanje mineralnog kamenca ili sedimenta sprječava pravilno postavljanje diska
• Korozija tijela ventila, sjedišta ili diska zbog izloženosti kemikalijama ili vlage
• Mehanička oštećenja uzrokovana hidrauličnim udarom ili ponovljenim događajima prekomjernog tlaka
• Toplinska degradacija brtvila u primjenama na visokim temperaturama
• Jednostavna starost — većina sigurnosnih ventila ima preporučeni životni vijek od 3 do 5 godina za stambenu uporabu i godišnje intervale pregleda za industrijsku uporabu

Sigurnosni ventil koji nikada nije ispitan ili zamijenjen nakon pet ili više godina rada trebao bi se tretirati kao sumnjiv bez obzira na vidljivo stanje. Ventili se izvana mogu činiti netaknuti, a iznutra potpuno neispravni.

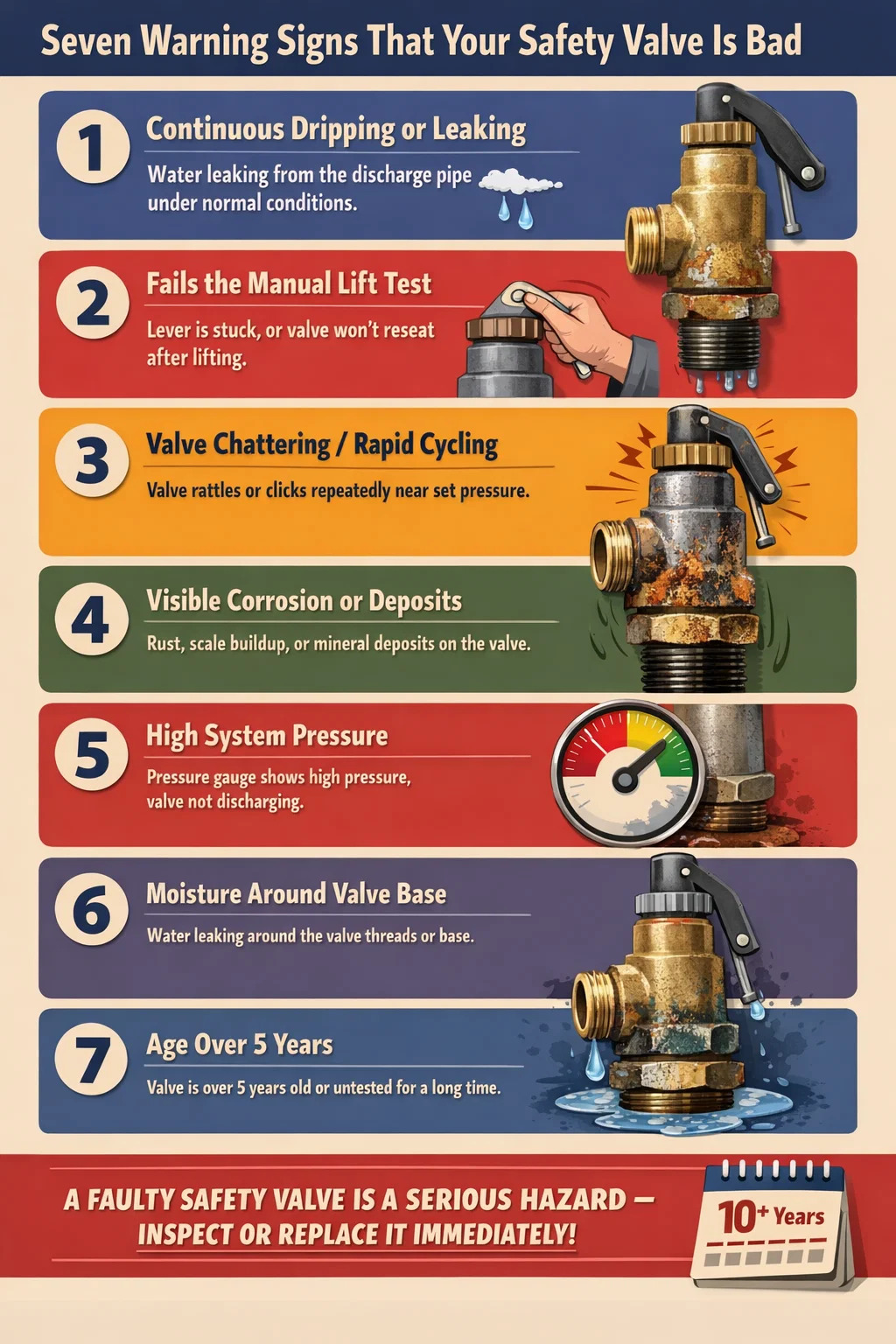

Sedam znakova upozorenja da je vaš sigurnosni ventil loš

1. Kontinuirano kapanje ili curenje iz ispusne cijevi

Ovo je najčešće uočeni simptom kod grijača vode i bojlera za stambene prostore. Ako primijetite da voda postojano kaplje iz ispusne cijevi spojene na vaš T&P sigurnosni ventil, ventil se ne postavlja pravilno. Dva su moguća uzroka: tlak ili temperatura sustava stvarno premašuju zadanu vrijednost ventila (u tom slučaju ventil radi ispravno, ali se temeljni problem sustava mora popraviti), ili je sjedište ventila zaprljano ili oštećeno i curi čak i pod normalnim radnim uvjetima.

Kako biste razlikovali to dvoje, provjerite tlak u sustavu manometrom. Većina stambenih grijača vode T&P ventila je ocijenjena na 150 psi i 210°F. Ako je vaš tlak unutar normalnog raspona (obično 40–80 psi za kućnu vodu), a ventil još uvijek kaplje, sam ventil je problem.

2. Ventil nije prošao test ručnog podizanja

Većina sigurnosnih ventila na bojlerima i bojlerima ima ručnu ispitnu polugu — mali metalni jezičak koji možete podići kako biste ručno aktivirali ventil i provjerili da li se otvara i zatvara. Ovo je jedan od najjednostavnijih i najizravnijih dostupnih testova. Podignite ručicu otprilike 3 sekunde i zatim je otpustite. Trebali biste čuti nalet vode ili pare koja se ispušta, a zatim bi se ventil trebao čvrsto zatvoriti kad otpustite ručicu.

Ako poluga djeluje ukočeno i ništa se ne događa kada je podignete, unutarnji dijelovi ventila mogu biti zamrznuti od korozije ili kamenca. Ako ga podignete, voda se ispušta, ali ventil nastavlja kapati nakon što ga otpustite, sjedište je poremećeno i ventil sada curi. U svakom slučaju - zaglavi otvoren ili zaglavi zatvoren - ventil se mora odmah zamijeniti. Ventil koji se ne otvara ne može zaštititi od previsokog tlaka. Ventil koji se ne zatvara stvara opasnost od kontinuiranog pražnjenja.

Napomena: Na vrlo starim ventilima koji nikad nisu testirani, izvođenje ručnog testa ponekad može ukloniti kamenac i uzrokovati da ventil nakon toga počne curiti. Ovo je zapravo dokaz da je ventil već bio ugrožen. Radije ga zamijenite nego pokušavajte popraviti.

3. Škripanje ventila ili brzo cikliranje

Brbljanje opisuje brzo, opetovano otvaranje i zatvaranje sigurnosnog ventila, proizvodeći zvuk poput škljocanja ili zveckanja mitraljeza. To se događa kada tlak u sustavu lebdi vrlo blizu zadane vrijednosti ventila, uzrokujući da se opetovano otvara i zatvara. Iako sam ventil možda nije neispravan u ovom scenariju, učestalo klepetanje ubrzava trošenje sjedišta i uzrokuje brzu degradaciju ventila.

Ventil koji je doživio značajno tresenje treba pregledati i vjerojatno zamijeniti , jer ponovljeni udarac diska o sjedište stvara mikrooštećenja koja sprječavaju pravilno brtvljenje. Problem temeljnog tlaka također treba riješiti — predimenzioniran ventil u odnosu na kapacitet sustava čest je uzrok, kao i neadekvatno upravljanje povratnim tlakom u industrijskim cjevovodnim sustavima.

4. Vidljiva korozija, hrđa ili naslage minerala

Pregledajte tijelo ventila i područje oko izlaza ispusne cijevi. Bijele, kredaste naslage ukazuju na nakupljanje kalcija ili kamenca iz tvrde vode — snažan znak da ventil curi ili ispušta neko vrijeme, a da se problem nije riješio. Narančaste ili smeđe mrlje upućuju na hrđu željeza, koja ugrožava integritet sjedišta ventila i diska. Zelene naslage mogu ukazivati ​​na koroziju bakra u sustavima s bakrenim cijevima.

Ove naslage ne ukazuju samo na prethodno curenje — one aktivno pogoršavaju problem stvaranjem grubih, neravnih površina koje sprječavaju da se ventil čisto zatvori. Svaki sigurnosni ventil koji pokazuje znatnu vanjsku koroziju ili mineralnu koru treba zamijeniti umjesto čišćenja , budući da su unutarnje površine gotovo sigurno u usporedivom ili lošijem stanju.

5. Tlak u sustavu ostaje visok unatoč prisutnosti ventila

Ako mjerač tlaka stalno pokazuje tlak u sustavu iznad normalnog radnog raspona, a sigurnosni ventil ne ispušta, postoje dva zabrinjavajuća objašnjenja: sustav ima odvojeni izvor prekomjernog tlaka koji bi trebao biti riješen ili je sigurnosni ventil zatvoren i ne otvara se kada bi trebao. Sigurnosni ventil koji se odbija otvoriti u uvjetima stvarnog nadtlaka nedvojbeno je opasniji od onog koji curi, jer dopušta da se pritisak nastavi razvijati bez rasterećenja.

Ovaj scenarij je najčešći u sustavima u kojima je sigurnosni ventil godinama bio neprovjeren, što je omogućilo zaglavljivanje unutarnjih komponenti zbog korozije. Uvijek usporedite očitanja manometra sa zadanom vrijednošću ventila (utisnutom na tijelu ventila) kako biste utvrdili je li se ventil trebao aktivirati.

6. Voda ili vlaga oko baze ventila ili navoja

Vlaga oko navojnog spoja gdje se ventil uvrće u kotao, grijač vode ili posudu može ukazivati na kvar navoja, degradirano brtvilo navoja ili mikropukotine na samom tijelu ventila. Ovo se razlikuje od kapanja iz ispusne cijevi i ne treba ga brkati s njim. Vlaga na navojima tijela ventila sugerira da je kućište ventila ugroženo, što je oblik strukturalnog kvara.

Nikada ne pokušavajte ponovno zategnuti tijelo sigurnosnog ventila na sustavu pod tlakom. Spustite tlak i ispraznite sustav prije bilo kakvog rada na navojima ventila.

7. Starost iznad preporučenog radnog vijeka

Čak i ako sigurnosni ventil ne pokazuje nijedan od gore navedenih simptoma, sama starost je opravdan razlog za zamjenu. Američko društvo inženjera strojarstva (ASME) i većina proizvođača ventila preporučuju zamjenu sigurnosnih ventila svakih 3 do 5 godina u stambenim primjenama. Industrijske i komercijalne sigurnosne ventile treba testirati i recertificirati jednom godišnje, uz zamjenu prema rezultatima pregleda.

Ventil stariji od 10 godina koji nikada nije zamijenjen ili testiran ima nepoznatu pouzdanost i treba ga tretirati kao nefunkcionalan u svrhu sigurnosnog planiranja. Unutarnja degradacija opruge i korozija sjedišta nevidljivo napreduju tijekom vremena i ne mogu se procijeniti izvana.

Kako ispitati sigurnosni ventil korak po korak

Ispitivanje sigurnosnog ventila razlikuje se ovisno o primjeni. Sljedeći postupak primjenjuje se na najčešći stambeni scenarij — T&P sigurnosni ventil na grijaču vode — ali načela se proširuju i na druge primjene.

Prije nego počnete

• Potvrdite da odvodna cijev sigurno usmjerava vodu u podni odvod ili van - nikada na mjesto gdje bi opekotina mogla uzrokovati ozljede
• Imajte pri ruci zamjenski ventil prije testiranja starog ventila, u slučaju da se ne uspije ponovno postaviti nakon aktiviranja
• Nosite odgovarajuću zaštitnu opremu — ispuštena voda može biti vrlo vruća
• Pronađite vrijednost tlaka i temperature ventila na naljepnici ili žigu na tijelu ventila

Postupak ručnog ispitivanja dizanja

1. Pronađite ispitnu polugu sa strane ventila
2. Čvrsto podignite ručicu i držite je 3 sekunde
3. Osluškujte ispuštanje vode ili pare kroz cijev
4. Otpustite ručicu i promatrajte prestaje li ventil naglo i potpuno ispuštati
5. Pričekajte 30 sekundi i provjerite ima li i dalje kapanja iz ispusne cijevi

prolaz: Ventil se otvara kada se podigne, ispušta vodu ili paru i ponovno postavlja čisto bez kapanja nakon toga.

Neuspjeh: Poluga je zaglavljena i ne može se pomaknuti, nije došlo do pražnjenja ili ventil nastavlja kapati nakon otpuštanja.

Ispitivanje tlaka za industrijske i komercijalne ventile

Za industrijske sigurnosne ventile na kotlovima, kompresorima ili tlačnim posudama standardna je metoda provjere ispitivanje na stolu ili ispitivanje tlaka na licu mjesta. To uključuje primjenu kalibriranog izvora tlaka na ulaz ventila i dokumentiranje točnog tlaka pri kojem se ventil otvara (naziva se "postavljeni tlak" ili "tlak iskakanja") i ponovno sjeda. Prihvatljiva tolerancija obično je ±3% postavljenog tlaka s natpisne pločice za ventile iznad 70 psi, prema standardima ASME odjeljak VIII.

Ventili koji se otvore više od 3% ispod ili iznad svog nazivnog postavljenog tlaka nisu kalibrirani i moraju se servisirati ili zamijeniti. Dokumentacija o ispitivanju sigurnosnog ventila je regulatorni zahtjev u većini jurisdikcija za komercijalnu i industrijsku tlačnu opremu.

Usporedba načina kvara sigurnosnog ventila

Što se događa ako zanemarite loš sigurnosni ventil

Posljedice rada sustava s neispravnim sigurnosnim ventilom kreću se od manje materijalne štete do katastrofalnog kvara s rizikom za ljudski život. Ovo nije pretjerivanje - kvarovi tlačnih posuda dokumentirani su i proučavani uzrok industrijskih nesreća diljem svijeta.

Eksplozija bojlera

Kućni grijač vode bez T&P sigurnosnog ventila može doživjeti eksploziju kipuće tekućine koja se širi (BLEVE) ako termostat ne radi u otvorenom položaju i temperatura nekontrolirano raste. Rezultat je eksplozija pokretana parom koja može lansirati grijač vode kroz podove i stropove, s oslobođenom energijom koja je jednaka nekoliko štapića dinamita. BLEVE incidenti koji uključuju kućne grijače vode rijetki su upravo zato što su T&P ventili obavezni prema kodeksu — ali slučajevi se događaju svake godine kada su ventili namjerno uklonjeni, zaobiđeni ili ostavljeni u kvaru.

Događaji prekomjernog tlaka kotla

Komercijalni i industrijski kotlovi koji rade bez ispravnih sigurnosnih ventila podliježu strogom regulatornom nadzoru iz dobrog razloga. Događaj nadtlaka u sustavu kotla može puknuti cijevi, uništiti izmjenjivače topline i uzrokovati strukturno oštećenje zgrade u kojoj se nalazi sustav. U primjenama parnih kotlova, ispuštanje pregrijane pare pod visokim tlakom odmah je opasno po život svima u blizini.

Puknuće sustava komprimiranog zraka

Spremnici zračnog kompresora opremljeni su sigurnosnim ventilima koji sprječavaju pucanje spremnika zbog pretjeranog tlaka. Zahrđali ili začepljeni ventil za smanjenje tlaka na spremniku kompresora koji istovremeno doživljava kvar tlačne sklopke stvara uvjete za kvar spremnika. Puknuća spremnika zračnog kompresora proizvode šrapnele smrtonosne brzine i odgovorni su za više smrtnih slučajeva u radionicama i garažama. Zapisi OSHA-e godišnje dokumentiraju ove incidente, a većina njih uključuje stare spremnike s oštećenim ili nedostajućim sigurnosnim ventilima.

Oštećenje imovine od kontinuiranog pražnjenja

Čak i bez katastrofalnog kvara, sigurnosni ventil koji neprestano curi uzrokovat će kumulativno oštećenje vodom podova, zidova i područja oko opreme. U područjima s tvrdom vodom, naslage kamenca iz ispuštene vode mogu oštetiti odvodne vodove i podne obloge. Kontinuirani gubitak vode također povećava troškove komunalnih usluga i može omogućiti rast plijesni u područjima sa slabom ventilacijom oko ispusne cijevi.

Zamjena lošeg sigurnosnog ventila: što trebate znati

Zamjena sigurnosnog ventila jednostavan je mehanički zadatak na kućnim grijačima vode i malim kotlovima, ali zahtijeva posebnu pozornost na usklađivanje specifikacija i pravilnu tehniku ugradnje.

Točno uskladite zamjenski ventil

Zamjenski ventil mora odgovarati originalu u tri kritična parametra:

• Nazivni tlak: Postavljeni tlak mora odgovarati ili odgovarati maksimalnom dopuštenom radnom tlaku sustava (MAWP)
• Temperaturna ocjena (za T&P ventile): Mora odgovarati ili premašivati maksimalnu izlaznu temperaturu opreme
• BTU ili kapacitet protoka: Ventil mora biti dimenzioniran da rasterećuje barem onoliko energije koliko sustav može proizvesti — premali zamjenski ventili uobičajena su pogreška
• Veličina i vrsta konca: NPT veličina navoja mora odgovarati postojećem priključku na bojleru ili posudi

Za kućne grijače vode, ove informacije su obično utisnute na postojećem ventilu i navedene u specifikacijama proizvođača opreme. Standardni T&P ventili za kućne grijače vode obično su ocijenjeni na 150 psi / 210°F s 3/4-inčnim NPT spojem i BTU vrijednostima u rasponu od 100 000 do 200 000 BTU/h ovisno o veličini spremnika i učinku grijača.

Napomene za instalaciju

• Prije uklanjanja starog ventila uvijek ispraznite sustav i smanjite tlak
• Temeljito očistite otvor s navojem i nanesite svježu PTFE traku za brtvljenje navoja (vodoinstalatersku traku) na navoje novog ventila
• Nemojte previše zatezati — većina proizvođača specificira zakretni moment u rasponu od 15 do 30 ft-lb; pretjerano zatezanje može napuknuti tijelo ventila
• Provjerite je li ispusna cijev ispravno ponovno postavljena — mora završavati na sigurnom mjestu, biti nagnuta prema dolje kako bi se omogućila drenaža i ne smije biti zatvorena ili začepljena
• Izvršite ručni test podizanja nakon ponovnog pritiska kako biste potvrdili da se novi ventil otvara i ponovno ispravno postavlja
• Označite ventil s datumom ugradnje za buduću upotrebu

U mnogim jurisdikcijama, zamjenu sigurnosnog ventila na komercijalnoj ili industrijskoj tlačnoj opremi mora izvršiti ovlašteni tehničar ili inspektor kotlova. Provjerite lokalne kodove prije pokušaja ovog rada u komercijalnim postavkama.

Trošak zamjene

T&P sigurnosni ventil za stambene objekte obično košta između 10 i 40 USD za sam dio. Ovlašteni vodoinstalater koji izvodi zamjenu obično će naplatiti 100 do 300 USD uključujući rad, ovisno o lokaciji i pristupačnosti bojlera. Industrijski sigurnosni ventili uvelike variraju u cijeni - osnovni ASME certificirani sigurnosni ventil s oprugom za industrijsku upotrebu može varirati od 50 do nekoliko tisuća dolara, ovisno o veličini, stupnju tlaka i materijalu izrade. S obzirom na posljedice kvara, ovo je jedno od najmanje opravdanih mjesta za odgodu održavanja u bilo kojem mehaničkom sustavu.

Koliko često treba pregledavati i mijenjati sigurnosne ventile

Učestalost pregleda i zamjene uvelike ovisi o primjeni, radnom okruženju i regulatornom okviru koji regulira opremu.

Za okruženja s visokom korozijom - uključujući sustave koji koriste agresivne kemikalije, vodu s visokim udjelom klora ili zrak s visokom vlagom - intervale inspekcija treba skratiti, a vizualne provjere provoditi najmanje kvartalno. Stvarno stanje ventila u vrijeme inspekcije uvijek bi trebalo imati prednost pred rasporedom zamjene koji se temelji na kalendaru. Ventil koji pokazuje znakove korozije nakon dvije godine treba zamijeniti nakon dvije godine, a ne odgoditi ga za petogodišnji raspored.

Problemi koji se često zbunjuju: kada nije u pitanju sigurnosni ventil

Ne ukazuje svaki simptom vezan uz tlak izravno na sam sigurnosni ventil. Razumijevanje što još može uzrokovati slične simptome pomaže vam da izbjegnete nepotrebne zamjene i osigurava da se pravi problem riješi.

Toplinsko širenje u zatvorenim sustavima

U domovima s ventilom za smanjenje tlaka (PRV) na dovodu vode, sustav vode postaje učinkovito zatvoren — voda koja se širi u spremniku nema kamo otići osim pod pritiskom. Ako nije instalirana ekspanzijska posuda, T&P sigurnosni ventil će se povremeno otvarati kako bi smanjio ovaj tlak toplinske ekspanzije, uzrokujući povremeno kapanje koje izgleda kao kvar ventila. U ovom scenariju, sigurnosni ventil radi ispravno - popravak je ugradnja toplinske ekspanzijske posude, a ne zamjena sigurnosnog ventila.

Pretjerani dovodni tlak

Tlak opskrbe gradskom vodom iznad 80 psi uobičajen je u nekim područjima i može uzrokovati plakanje T&P ventila ako se približi nazivnom postavljenom tlaku ventila. Rješenje je podešavanje ili zamjena dolaznog redukcijskog ventila, a ne samog T&P ventila. Provjerite svoj dovodni tlak na vanjskom crijevu s jednostavnim mjeračem — dostupni su za manje od 15 USD u bilo kojoj trgovini hardverom.

Kondenzacija na hladnim cijevima

U vlažnim okruženjima, kondenzacija na cijevima za dovod hladne vode u blizini bojlera može stvoriti lokve na podu koje se pogrešno smatraju ispuhom ventila. Dodirnite ispusnu cijev nakon perioda rada grijača — ako je mokra, ali je voda hladna i sama cijev je hladna, vjerojatno imate posla s kondenzacijom, a ne ispuštanjem ventila.

Neispravan mjerač tlaka

U industrijskim i komercijalnim sustavima, manometar koji pokazuje povišena očitanja može sam po sebi biti neispravan, a ne da je tlak zaista visok. Prije osude sigurnosnog ventila jer se nije uspio otvoriti pri očiglednom nadtlaku, provjerite očitanje manometra drugim, kalibriranim manometrom. Tlakomjeri su potrošni predmeti koji zahtijevaju povremenu ponovnu kalibraciju i zamjenu.

Sažetak: Najbrži način za procjenu vašeg sigurnosnog ventila

Ako tražite brzi popis za provjeru kroz koji možete proći odmah, evo slijeda izravne procjene:

1. Pogledaj: Ima li kapanja, vlage, kamenca ili hrđe na ili oko tijela ventila i ispusne cijevi? Ako da — dodatno pregledajte ili zamijenite.
2. slušaj: Ima li klepetanja, šištanja ili škljocanja iz ventila tijekom normalnog rada? Ako da — pregledajte i vjerojatno zamijenite.
3. test: Provedite ručni test dizanja. Otvara li se slobodno i ponovno postavlja čisto? Ako nije - zamijenite.
4. Datum: Kada je zadnji put zamijenjen? Ako je prije više od 5 godina ili nepoznato — zamijenite proaktivno.
5. Provjera tlaka: Je li tlak u sustavu stalno unutar normalnog radnog raspona za vašu opremu? Ako nije — prvo riješite problem tlaka u sustavu, a zatim ponovno procijenite ventil.

Sigurnosni ventil je mala, jeftina komponenta u odnosu na opremu koju štiti i posljedice njegovog kvara. Ako ste u nedoumici, zamijenite ga. Trošak novog ventila je trivijalan u usporedbi s potencijalnim troškom — financijskim i drugim — rada bez onog koji radi.
