Koliko često treba provjeravati sigurnosne ventile? Kompletan vodič

Koliko često treba provjeravati sigurnosne ventile?

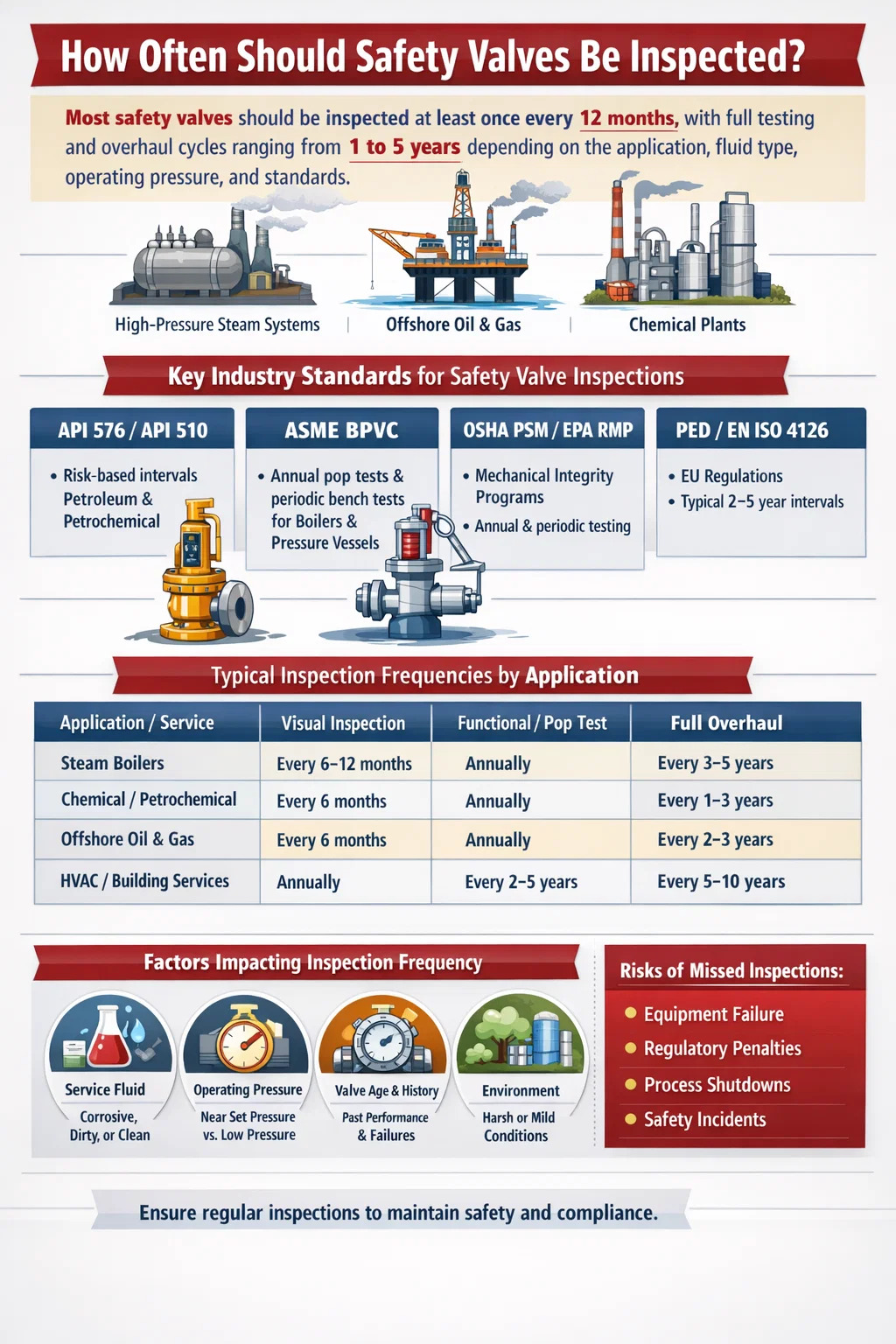

Izravan odgovor: većinu sigurnosnih ventila treba pregledati barem jednom svakih 12 mjeseci , s potpunim ciklusima ispitivanja i remonta u rasponu od 1 do 5 godina, ovisno o primjeni, vrsti tekućine, radnom tlaku i primjenjivim regulatornim standardima. Međutim, ovo nije pravilo koje vrijedi za sve. Visokotlačni parni sustavi, postrojenja za kemijsku obradu i naftne instalacije na moru imaju svoje vlastite intervale inspekcije, a nepoštivanje ispravnog rasporeda može rezultirati katastrofalnim kvarom opreme, regulatornim kaznama ili gubitkom života.

Sigurnosni ventili — koji se također nazivaju tlačnim sigurnosnim ventilima (PRV), tlačnim sigurnosnim ventilima (PSV) ili rasteretnim ventilima, ovisno o kontekstu — među najkritičnijim su komponentama u svakom sustavu pod tlakom. Njihova jedina svrha je otvaranje pri unaprijed određenom postavljenom tlaku i oslobađanje viška tlaka prije nego što ošteti opremu ili ugrozi osoblje. Kada se ne otvore, posljedice se kreću od oštećenih cjevovoda do katastrofalnih eksplozija plovila. Kada se nakon otvaranja ne uspiju pravilno zatvoriti, stvaraju skupe gubitke u procesu i predstavljaju rizik od kontaminacije.

Određivanje točne učestalosti pregleda stoga nije manji administrativni zadatak. To je ključni element upravljanja sigurnošću postrojenja, cjelovitosti procesa i usklađenosti sa zakonima.

Industrijski standardi koji reguliraju intervale pregleda sigurnosnih ventila

Nekoliko glavnih međunarodnih standarda i kodova definira okvir učestalosti testiranja i pregleda sigurnosnih ventila. Razumijevanje standarda koji se primjenjuje na vaše poslovanje početna je točka za izradu bilo kojeg programa inspekcije.

API 510 i API 576

Američkog instituta za naftu API 576 (Inspekcija uređaja za smanjenje tlaka) je globalno najreferenciraniji standard za inspekciju ventila za smanjenje tlaka u naftnoj i petrokemijskoj industriji. API 576 ne nalaže fiksni interval, već umjesto toga pruža okvir temeljen na riziku. Navodi se da se intervali pregleda trebaju temeljiti na povijesti ventila, uvjetima rada i posljedicama kvara. Tipični intervali navedeni u industrijskoj praksi prema API 576 kreću se od 5 godina za čiste, nekorozivne usluge do onoliko često koliko godišnje ili manje za onečišćenje, korozivne ili prljave usluge .

API 510 (Kodeks inspekcije posuda pod tlakom) nadopunjuje ovo zahtijevajući da se uređaji za rasterećenje tlaka pregledaju i testiraju prema rasporedu koji je odredio kvalificirani inspektor ili inženjer za sigurnost procesa, uzimajući u obzir radno okruženje i bilo kakvu povijest kvarova.

ASME Kodeks kotlova i tlačnih posuda (BPVC)

ASME BPVC odjeljak I (električni kotlovi) i odjeljak VIII (posude pod tlakom) zahtijevaju da se sigurnosni ventili na kotlovima i tlačnim posudama redovito testiraju. Za električne kotlove, mnoge jurisdikcije zahtijevaju a fizički pop test najmanje jednom godišnje , često tijekom planiranih prekida. ASME standardi također zahtijevaju da se svaki ventil koji je bio u upotrebi određeni period ukloni radi ispitivanja na stolu, s intervalima koji obično ne prelaze 5 godina u većini jurisdikcija.

Zahtjevi OSHA PSM i EPA RMP

U Sjedinjenim Američkim Državama, postrojenja obuhvaćena OSHA-inim standardom upravljanja sigurnošću procesa (PSM) (29 CFR 1910.119) i EPA-inim programom upravljanja rizikom (RMP) moraju održavati program mehaničke cjelovitosti koji uključuje uređaje za smanjenje tlaka. Ovi propisi zahtijevaju dokumentirane postupke inspekcije i ispitivanja, pisane zapise o svim inspekcijama i korektivne mjere kada se pronađu nedostaci. Iako propisi ne određuju univerzalni interval, oni zahtijevaju od poslodavca da uspostavi intervale na temelju preporuka proizvođača i dobre inženjerske prakse — što u praksi obično znači godišnje vizualne preglede i periodična funkcionalna ispitivanja.

PED i EN ISO 4126 (Europska unija)

U Europi, Direktiva o tlačnoj opremi (PED 2014/68/EU) i povezana norma EN ISO 4126 reguliraju dizajn i sigurnosne zahtjeve za uređaje za smanjenje tlaka. Nacionalni propisi u zemljama članicama EU zatim određuju intervale pregleda. U Njemačkoj, na primjer, BetrSichV (Uredba o industrijskoj sigurnosti) obično zahtijeva ispitivanje sigurnosnog ventila svakih 2 do 5 godina ovisno o klasi tlaka i kategoriji tekućine, s godišnjim vizualnim pregledima u većini industrijskih okruženja.

Preporučeni intervali pregleda prema vrsti primjene

Budući da niti jedan interval nije univerzalno primjenjiv, tablica u nastavku sažima preporučene ili uobičajeno prakticirane učestalosti pregleda u glavnim kategorijama primjene.

Čimbenici koji određuju koliko često je potrebno pregledati sigurnosne ventile

Učestalost pregleda nikada se ne utvrđuje zasebno. Prilikom postavljanja ili prilagođavanja rasporeda inspekcije za bilo koji sigurnosni ventil mora se procijeniti niz radnih čimbenika i čimbenika okoline.

Karakteristike servisne tekućine

Priroda tekućine koja teče kroz sustav možda ima najveći utjecaj na brzinu kvara sigurnosnog ventila. Tekućine se mogu općenito klasificirati kao čiste, onečišćene ili korozivne, a svaka kategorija zahtijeva različite intervale pregleda.

• Čista para ili inertni plin: To su službe koje najviše praštaju. Ventili mogu ostati pouzdani do 5 godina između potpunih remonta ako su radni uvjeti stabilni.
• Korozivne kiseline ili lužine: Kemijski napad na disk, sjedište i oprugu može značajno smanjiti točnost postavljenog tlaka unutar 12 mjeseci. Godišnje funkcionalno ispitivanje minimalna je prihvatljiva učestalost.
• Prljave ili polimerizacijske usluge: Tekućine koje nose krute tvari ili koje se polimeriziraju tijekom vremena mogu uzrokovati lijepljenje diska ventila za sjedište — poznato kao "krenje ventila" ili "zaključavanje sjedišta" — čineći ventil onesposobljenim kada je to potrebno. Ove primjene zahtijevaju najčešće intervale inspekcije, ponekad i kratke svakih 3 do 6 mjeseci.
• Viskozne tekućine ili tekućine visoke temperature: Oni ubrzavaju trošenje unutarnjih komponenti i mogu uzrokovati toplinski zamor opružnog sklopa.

Radni tlak u odnosu na postavljeni tlak

Sigurnosni ventili koji rade blizu zadanog tlaka doživljavaju fenomen poznat kao "kuhanje", gdje se disk lagano podiže prije nego što se postigne puni tlak rasterećenja. Ovo opetovano djelomično podizanje uzrokuje habanje sjedišta i može dovesti do curenja, smanjujući sposobnost ventila da učinkovito brtvi. Ventili rade na više od 90% postavljenog tlaka treba pregledavati češće od onih koji rade na 70% ili niže. Opća preporuka je da radni tlak ne bude viši od 90% postavljenog tlaka za ventile s oprugom i ne više od 80% za pilot-upravljane sigurnosne ventile u osjetljivim primjenama.

Starost ventila i povijesna izvedba

Ventil s čistom poviješću pregleda i dosljednim očitanjima postavljenog tlaka tijekom više ciklusa ispitivanja može opravdati dulji interval između remonta. Suprotno tome, ventil koji je prethodno pao na testu iskakanja, propuštao je na sjedištu ili je zahtijevao podešavanje postavljenog tlaka treba staviti na kraći ciklus pregleda bez obzira na opću kategoriju usluge. Ovaj povijesni pristup temelj je metodologije inspekcije temeljene na riziku (RBI) koja se široko koristi u sektoru nafte i plina.

Broj aktivacija

Svaki put kada se sigurnosni ventil otvori i zatvori, površine za sjedenje doživljavaju mehanički udar. Ventili s visokim ciklusima — oni koji se često otvaraju zbog nestabilnosti procesa ili prevelike veličine — troše se znatno brže od ventila koji se rijetko aktiviraju. Ventil koji se otvorio više od 10 puta u razdoblju usluge treba vizualno pregledati i funkcionalno testirati prije sljedećeg planiranog intervala.

Ambijentalni i okolišni uvjeti

Vanjske instalacije u vlažnim, morskim ili jako zagađenim okruženjima korodiraju brže od unutarnjih instalacija. Ventili izloženi izravnoj kiši, slanom spreju ili atmosferi visoke vlažnosti zahtijevaju češće vanjske preglede kako bi se provjerilo ima li začepljenja otvora za ventilaciju, korozije tijela i cjelovitosti kućišta opruge.

Vrste pregleda sigurnosnih ventila i što svaki od njih uključuje

Nije svaka inspekcija istog opsega. Postoje četiri različite razine inspekcijskih aktivnosti, od kojih svaka služi različitoj svrsi i zahtijeva različitu razinu vještina i resursa.

Razina 1: Vizualni vanjski pregled

Ovo je najosnovnija i najčešće provjera. Ne zahtijeva uklanjanje ventila iz upotrebe. Obučeni operater ili inspektor vizualno pregledava ventil za:

• Znakovi curenja iza sjedišta (ostaci procesne tekućine, mrlje, kristalne naslage)
• Korozija, rupičasta ili mehanička oštećenja na tijelu ventila i poklopcu motora
• Blokirani ili oštećeni ventilacijski poklopci i odvodni otvori
• Labave ili nedostajuće brtve za neovlašteno otvaranje i igle za zaključavanje
• Ispravna orijentacija instalacije i stanje odvodnih cijevi
• Čitljivi podaci s natpisne pločice koji odgovaraju inženjerskim zapisima

Vizualne preglede treba provoditi najmanje jednom godišnje za većinu industrijskih primjena i svakih 3 do 6 mjeseci u agresivnim radnim okruženjima.

Razina 2: Funkcionalno testiranje na licu mjesta

Ispitivanje na licu mjesta — koje se naziva i online testiranje ili testiranje na terenu — provjerava hoće li se ventil otvoriti pri ili blizu postavljenog tlaka bez uklanjanja iz procesne linije. To se obično izvodi pomoću jedne od dvije metode:

• Ručni test dizanja: Poluga za podizanje koristi se za djelomično otvaranje ventila kako bi se provjerilo slobodno kretanje diska. Ovo je samo kvalitativna provjera i ne provjerava točnost postavljenog tlaka.
• Test kontroliranog tlaka: Korištenjem prijenosne ispitne opreme (kao što su HYTORK ili Furmanite ispitni alati), kontrolirani tlak se primjenjuje na ulaz ventila dok on ostaje povezan sa sustavom. Mjeri se stvarni tlak otvaranja i uspoređuje s otisnutim postavljenim tlakom.

Ispitivanje na licu mjesta dragocjeno je jer izbjegava trošak i prekid procesa uklanjanja ventila, a istovremeno generira kvantitativne podatke. Međutim, ima ograničenja: ne može detaljno procijeniti unutarnju koroziju ili stanje sjedala.

Razina 3: Bench Test (Pop Test)

Ispitivanje na stolu zahtijeva uklanjanje ventila iz upotrebe i transport u radionicu ili postrojenje za ispitivanje ventila. Ventil je montiran na ispitnom postolju i pod pritiskom dok se ne otvori. Stvarni tlak otvaranja, nepropusnost sjedala i tlak ponovnog postavljanja se mjere i dokumentiraju. ASME standardi zahtijevaju da tlak otvaranja bude unutar ±3% otisnutog postavljenog tlaka za većinu primjena (±2% za rad pare iznad 70 psig).

Ispitivanje na stolu je najpreciznija metoda za provjeru performansi ventila i zahtijevaju je većina regulatornih tijela za tlačne posude i kotlove u redovitim intervalima. Također omogućuje inspektoru izravno ispitivanje unutarnjih komponenti.

Razina 4: Potpuno rastavljanje, pregled i remont

Potpuni remont uključuje potpuno rastavljanje sigurnosnog ventila, pregled svih unutarnjih komponenti, zamjenu potrošnih dijelova (disk, sjedište mlaznice, opruga, brtve i vodilica), ponovno sastavljanje i ispitivanje na stolu prije ponovne ugradnje. Ovo je najopsežniji oblik inspekcije i obično je potreban svaki 3 do 5 godina , ili kad god je ventil pao na funkcionalnom testu, bio uključen u poremećaj procesa ili je bio izložen nenormalnom događaju kao što je slučaj požara ili ozbiljan nadtlak.

Nakon potpunog remonta, ventil mora biti ponovno certificiran, ponovno zapečaćen žičanim brtvama za zaštitu od neovlaštenog otvaranja, a njegovi zapisi o inspekciji ažurirani s novim podacima o ispitivanju postavljenog tlaka, zamijenjenim dijelovima i identitetom tehničara koji izvodi posao.

Inspekcija temeljena na riziku (RBI) kao alternativa fiksnim intervalima

Tradicionalni pristup primjene fiksnog intervala inspekcije — recimo, svake 2 godine za sve sigurnosne ventile u postrojenju — sve se više zamjenjuje inspekcijom temeljenom na riziku (RBI). RBI je metodologija koja kombinira vjerojatnost kvara s posljedicama neuspjeha kako bi se odredila najprikladnija strategija inspekcije za svaki pojedinačni ventil.

Prema RBI-u, sigurnosni ventil koji štiti visokotlačni parni bubanj u elektrani mogao bi se pregledati jednom godišnje, dok bi sigurnosni ventil na niskotlačnom sustavu za pročišćavanje dušikom u istom postrojenju mogao zahtijevati pregled samo svakih 5 godina. Ovaj ciljani pristup smanjuje nepotrebne troškove održavanja dok se resursi usmjeravaju na opremu s najvećim rizikom.

API 581 (Tehnologija pregleda temeljena na riziku) daje detaljnu metodologiju za primjenu RBI-a na uređajima za smanjenje tlaka. Ključni rezultat RBI procesa je a analiza stope potražnje — procjena koliko će često sigurnosni ventil vjerojatno biti pozvan da se otvori u određenom razdoblju. Ventili s velikim zahtjevima zahtijevaju češću provjeru kako bi se potvrdilo da ostaju u funkciji. Ventili s vrlo niskim stopama potražnje mogu se kvalificirati za dulje intervale, ali samo ako su njihove posljedice kvara također niske.

Za objekte s velikim brojem sigurnosnih ventila, RBI može rezultirati 30% do 50% smanjenja ukupnog opterećenja inspekcije u usporedbi s programima s fiksnim intervalima, bez ugrožavanja sigurnosti — pod uvjetom da se analiza rizika provodi rigorozno i ažurira kako se uvjeti procesa mijenjaju.

Uobičajeni načini kvarova pronađeni tijekom pregleda sigurnosnog ventila

Razumijevanje onoga što inspektori zapravo pronalaze kada ispituju sigurnosne ventile potvrđuje zašto su redoviti pregledi važni. Sljedeći načini kvarova najčešće su dokumentirani u programima industrijske inspekcije.

Propuštanje sjedala

Propuštanje sjedišta — gdje ventil dopušta kontinuirani mali protok tekućine čak i kada je potpuno zatvoren — najčešći je nedostatak koji se nalazi tijekom testiranja na stolu. To je posljedica oštećenja površine sjedala uzrokovanog kuhanjem, korozijom ili udarom krutih čestica. Sigurnosni ventil koji curi ne samo da predstavlja gubitak u procesu, već također može uzrokovati daljnju erodiju diska tijekom vremena, što dovodi do potpunog gubitka sposobnosti brtvljenja. Industrijske studije to pokazuju između 25% i 40% sigurnosnih ventila uklonjenih iz upotrebe ima mjerljivo propuštanje sjedišta u trenutku pregleda.

Postavite pomak tlaka

Opruge mogu izgubiti napetost tijekom vremena zbog toplinskih ciklusa, korozije ili zamora materijala. To uzrokuje pomicanje stvarnog tlaka otvaranja ispod ili iznad utisnutog postavljenog tlaka. Ventil s postavljenim tlakom od 100 psi koji se otvorio na 80 psi ne pruža dovoljnu zaštitu od prekomjernog tlaka. Suprotno tome, ventil koji se pomaknuo prema gore i sada se otvara na 115 psi izlaže sustav potencijalno štetnom pretlaku prije nego što ventil popusti. Postavite pomak tlaka za više od 5% od utisnute vrijednosti obično zahtijeva zamjenu opruge i recertifikaciju.

Blokiran ispusni cjevovod ili ventilacijski otvor

Ispusni cjevovod koji je postao začepljen — zbog gniježđenja ptica, stvaranja leda, nakupljanja krhotina ili neispravne ugradnje ventila — stvara protutlak koji može spriječiti otvaranje ventila pri postavljenom tlaku. Ovo je posebno opasan način kvara jer se ventil može činiti potpuno funkcionalnim tijekom vizualnog pregleda, a zapravo se ne može osloboditi. Ispusni cjevovod mora se pregledati na začepljenja, potencijal prekomjernog protutlaka i ispravno usmjeravanje odvodnje pri svakom planiranom pregledu.

Korozija diska ili mlaznice

Unutarnja korozija diska i površina sjedišta mlaznice je značajan problem u vlažnoj pari, kiseloj sredini ili okolinama koje sadrže kloride. Udubljenja ovih precizno strojno obrađenih površina uništavaju brtvu metal-metal o kojoj ovisi čvrsto zatvaranje ventila nakon rasterećenja. Nakon što su površine za sjedenje očišćene od rupa, brušenje i lapiranje mogu ih vratiti u ograničenoj mjeri, ali jako korodirane komponente moraju se u cijelosti zamijeniti.

Opružna korozija ili zamor

Tlačna opruga unutar sigurnosnog ventila kritična je nosiva komponenta. Korozija na žici opruge smanjuje njen efektivni poprečni presjek, što može uzrokovati neočekivani lom pod radnim opterećenjem. Slomljene opruge dokumentirane su kao temeljni uzrok katastrofalnih kvarova sigurnosnih ventila u nekoliko industrijskih incidenata. Opruge koje pokazuju bilo kakvu vidljivu koroziju, deformaciju ili površinske pukotine moraju se odmah zamijeniti.

Zahtjevi za dokumentaciju i vođenje evidencije

Svaki pregled sigurnosnog ventila mora biti temeljito dokumentiran. Regulatorni standardi — uključujući OSHA PSM, API 510 i većinu europskih nacionalnih propisa — zahtijevaju pisane zapise koji se mogu revidirati kako bi se dokazala usklađenost. Zapisnik inspekcije za svaki ventil treba sadržavati:

• Broj oznake ventila, serijski broj i mjesto u postupku
• Označeni postavljeni tlak i izmjereni tlak otvaranja tijekom ispitivanja
• Datum pregleda i identitet kvalificiranog inspektora ili tehničara
• Opis svih pronađenih nedostataka i poduzetih korektivnih radnji
• Dijelovi zamijenjeni tijekom remonta
• Rezultati ispitivanja na stolu nakon popravka
• Sljedeći planirani datum pregleda
• Broj plombe primijenjen nakon testiranja (za otkrivanje neovlaštenog podešavanja)

Ti se zapisi moraju čuvati tijekom životnog vijeka opreme u većini jurisdikcija, a najmanje tijekom razdoblja koje se proteže znatno nakon sljedećeg intervala inspekcije. Mnogi objekti koriste računalne sustave za upravljanje održavanjem (CMMS) kao što su SAP PM ili IBM Maximo za upravljanje zapisima inspekcije sigurnosnih ventila zajedno s drugim podacima o upravljanju imovinom.

Vrijedno je napomenuti da nepostojanje odgovarajuće inspekcijske evidencije samo je po sebi kršenje propisa pod OSHA PSM, bez obzira na to jesu li ventili stvarno u dobrom stanju. Tijekom revizije PSM-a ili istrage incidenta u procesu, inspektori će zahtijevati ove zapise kao primarni dokaz usklađenosti mehaničkog integriteta.

Što se događa kada se propuste pregledi sigurnosnog ventila

Posljedice neispitivanja sigurnosnih ventila na vrijeme nisu teoretske. Nekoliko velikih industrijskih incidenata u posljednjim desetljećima izravno je ili djelomično pripisano kvarovima ventila za smanjenje tlaka uzrokovanim neadekvatnim pregledom.

U eksploziji rafinerije BP Texas City 2005. godine, koja je usmrtila 15 radnika i ozlijedila 180 drugih, nalazi istrage uključivali su neadekvatno održavanje i inspekciju sustava za rasterećenje tlaka kao čimbenik. Naknadna istraga OSHA-e rezultirala je kazne veće od 21 milijun dolara , s istaknutim citiranjem kvarova programa mehaničkog integriteta — uključujući neadekvatno upravljanje uređajem za rasterećenje tlaka.

Rutinske posljedice propuštenih pregleda sigurnosnog ventila uključuju:

• Regulatorne kazne: OSHA PSM navodi za kvarove mehaničkog integriteta obično nose kazne od 15.000 USD do 156.259 USD po kršenju, pri čemu namjerna kršenja dosežu više razine.
• Implikacije osiguranja: Mnogi osiguravatelji industrijskog vlasništva i odgovornosti zahtijevaju dokaz o usklađenosti inspekcije ventila kao uvjet pokrića. Propušteni ciklus inspekcije može poništiti pokriće za bilo koji incident koji uključuje kvar tlačnog sustava.
• Neplanirana gašenja: Sigurnosni ventil koji se ne otvori ili zaglavi otvoren tijekom operativnog događaja može izazvati prisilno gašenje koje, u kontinuiranom proizvodnom postrojenju, može stajati stotine tisuća dolara dnevno u gubitku proizvodnje.
• Kaskadno oštećenje opreme: Sigurnosni ventil koji se ne otvori tijekom stvarnog nadtlaka izlaže zaštićenu posudu, izmjenjivač topline ili cjevovod pritiscima koji prelaze njihova projektirana ograničenja, potencijalno uzrokujući puknuće i oštećenje druge opreme.

Praktični koraci za izradu programa inspekcije sigurnosnog ventila

Za objekte koji uspostavljaju ili poboljšavaju program upravljanja sigurnosnim ventilom, sljedeći slijed pruža strukturirani pristup.

1. Napravite potpuni registar ventila: Sastavite popis svih sigurnosnih ventila u objektu, uključujući broj oznake, lokaciju, servisnu tekućinu, postavljeni tlak, veličinu ulaza, materijal tijela i datum ugradnje. Ovaj registar je temelj cijelog programa.
2. Klasificirajte ventile prema težini rada: Dodijelite svaki ventil servisnoj kategoriji — čist, zaprljan ili korozivan — i identificirajte one s visokim stopama potražnje ili velikim posljedicama kvara. Ove će klasifikacije utjecati na odluke o učestalosti pregleda.
3. Definirajte intervale pregleda: Koristeći primjenjivi regulatorni standard (API 576, ASME, lokalni propisi), postavite određeni interval inspekcije za svaki ventil ili skupinu ventila. Dokumentirajte obrazloženje za svaki dodijeljeni interval, osobito ako odstupa od standardne zadane vrijednosti.
4. Zakažite preglede prema planiranim rokovima održavanja: Gdje je to moguće, uskladite ispitivanje sigurnosnog ventila s planiranim gašenjima ili remontima kako biste smanjili utjecaj na proizvodnju. Za online programe testiranja, zakažite testove na licu mjesta tijekom razdoblja stabilnog rada.
5. Kvalificirajte svoje resurse za testiranje: Osigurajte da su inspektori i tehničari koji izvode rad na sigurnosnim ventilima kvalificirani prema primjenjivom standardu. Odjeljak VIII ASME-a, na primjer, zahtijeva da ispitivanje ventila obavlja osoblje koje radi pod oznakom Nacionalnog odbora (NB) "VR" za popravak i ispitivanje.
6. Održavati i pregledavati inspekcijske zapise: Nakon svake inspekcije ažurirajte registar ventila s rezultatima ispitivanja, nalazima i sljedećim planiranim datumom. Pregledajte cjelokupni program godišnje kako biste prilagodili intervale na temelju prikupljene povijesti inspekcija.
7. Istražite svaki kvar: Svaki ventil koji ne prođe funkcionalni test - bilo da se otvori ranije, otvori kasno ili se ne uspije ponovno postaviti - trebao bi pokrenuti službenu istragu uzroka prije nego što se ventil vrati u rad. Razumijevanje zašto je ventil otkazao ključno je za sprječavanje recidiva i za opravdanje bilo kakvog prilagođavanja intervala.

Razlike između tipova sigurnosnih ventila i njihove implikacije inspekcije

Nisu svi uređaji za smanjenje tlaka isti, a vrsta ugrađenog uređaja utječe na to kako ga treba pregledavati i koliko često.

Sigurnosni ventili s oprugom

Najčešći tip u industrijskim primjenama. Tlak otvaranja određen je silom opruge koja djeluje na disk. Ventili s oprugom podložni su zamoru opruga, trošenju sjedišta i koroziji. Zahtijevaju i vanjsku vizualnu provjeru i periodičko pop testiranje kako bi se potvrdio postavljeni tlak. Puni intervali remonta obično se kreću od 1 do 5 godina ovisno o usluzi.

Pomoćni ventili upravljani pilotom (PORV)

PORV-ovi koriste mali pilot ventil za očitavanje tlaka u sustavu i aktiviranje glavnog ventila. Imaju mogućnost čvršćeg zatvaranja i mogu podnijeti veće protoke učinkovitije od ventila s oprugom. Međutim, oni imaju složeniji unutarnji mehanizam - uključujući pilot ventil, cijevi i senzorske veze - a sve su to potencijalne točke kvara. PORV općenito zahtijevaju detaljnije inspekcijske postupke od ventila s oprugom, a sklop pilota mora se ispitati odvojeno od glavnog ventila. Godišnja inspekcija pilot sustava standardna je praksa u većini procesnih industrija.

Rupturni diskovi

Diskovi za pucanje su uređaji za rasterećenje tlaka bez ponovnog zatvaranja koji pucaju pri unaprijed određenom tlaku kako bi pružili trenutačno olakšanje. Za razliku od sigurnosnih ventila, oni ne zahtijevaju ispitivanje iskakanja — njihova se "inspekcija" prvenstveno sastoji od provjere da disk nije vizualno oštećen, da oznaka tlaka pucanja odgovara zahtjevima dizajna i da disk nije bio u uporabi nakon preporučenog vijeka trajanja. Većina proizvođača diskova preporučuje zamjenu svakih 3 do 5 godina regardless of condition , budući da zamor i korozija mogu uzrokovati prijevremeno pucanje ili spriječiti pucanje pri nazivnom tlaku.

Kombinirani uređaji (sigurnosni ventil rupturnog diska)

Mnogi procesi koriste disk za pucanje instaliran ispred sigurnosnog ventila za zaštitu ventila od korozivnih ili polimerizirajućih tekućina. Ova kombinacija zahtijeva pregled oba uređaja — diska za pucanje radi cjelovitosti i sigurnosnog ventila radi točnosti postavljenog tlaka. Kritični dodatni zahtjev je praćenje tlaka u prostoru između rupture diska i sigurnosnog ventila . Ako disk razvije malo curenje i prostor između uređaja pod pritiskom, sigurnosni ventil će iskusiti povratni pritisak koji smanjuje njegov učinkoviti kapacitet rasterećenja. Manometar ili indikator pucanja na ovom prostoru obavezan je prema ASME kodu i mora se provjeriti pri svakoj inspekciji.
