Kako odrediti veličinu sigurnosnog ventila: potpuni tehnički vodič

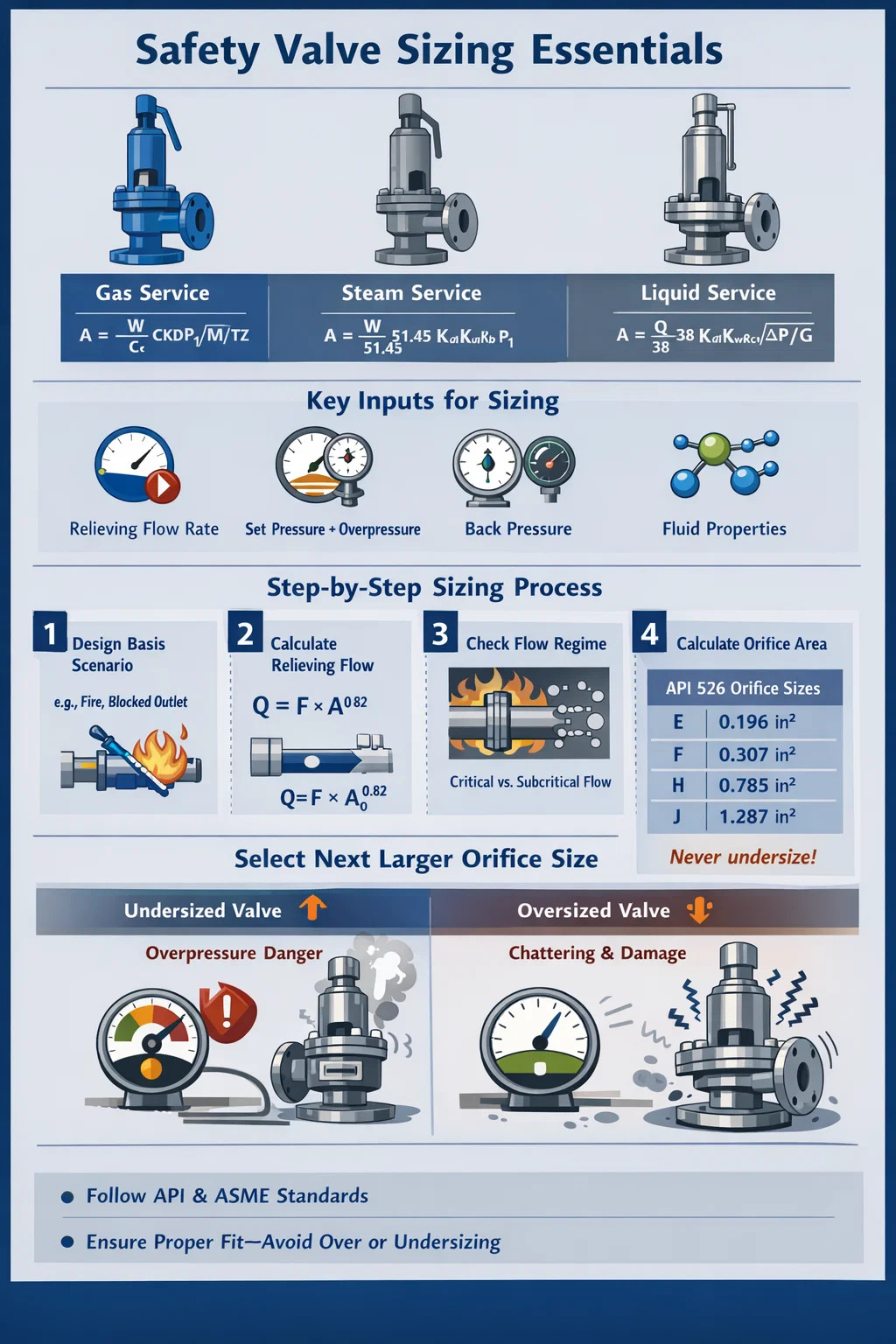

The Short Answer: How to Size a Safety Valve

Za veličinu a sigurnosni ventil , morate izračunati potrebni kapacitet rasterećenja u masenom ili volumetrijskom protoku, a zatim odabrati područje otvora ventila dovoljno veliko da prođe taj protok pri postavljenom tlaku ventila plus dopušteni pretlak. Regulirajuća formula ovisi o fluidnoj fazi - plinu, pari ili tekućini - i standardima kao što su API 520 dio I , API 526, and ASME Section VIII Div. 1 define the exact calculation method.

U praksi, dimenzioniranje ventila za smanjenje tlaka ili sigurnosnog ventila uključuje četiri osnovna ulaza:

• Potrebna brzina protoka rasterećenja (kg/h ili lb/h)
• Zadani tlak i dopušteni pretlak (obično 10% za instalacije s jednim ventilom prema ASME)
• Povratni tlak na izlazu ventila
• Fizikalna svojstva fluida u uvjetima rasterećenja

Nakon što izračunate potrebnu površinu otvora, odabirete sljedeću veću standardnu veličinu otvora iz tablica API 526—nikada manju. An undersized safety valve fails to protect the vessel; an oversized one brbljanjes, erodes, and leaks.

Zašto je pravilna veličina sigurnosnog ventila važnija nego što većina inženjera shvaća

Sigurnosni ventil posljednja je linija obrane između normalnog rada i katastrofalnog nadtlaka. Undersizing means the valve cannot flow fast enough to prevent the vessel from exceeding its maximum allowable working pressure (MAWP). Predimenzioniranje stvara drugačiji, ali jednako ozbiljan problem: ventil se otvara, ispušta malu količinu tekućine, zatvara se, a zatim se ponovno otvara u brzom slijedu - destruktivno stanje tzv. chatter .

Chatter causes seat damage within minutes. Brbljajući sigurnosni ventil koji bi trebao trajati 10 godina može se uništiti u jednom slučaju koji traje manje od sat vremena. Troškovi održavanja za sjedišta ventila, diskove i mlaznice mogu se kretati od 2000 USD do 20 000 USD po ventilu, ne računajući gubitak proizvodnje.

Osim ekonomije, usklađenost s propisima je obavezna. U većini jurisdikcija, tlačne posude moraju biti zaštićene uređajima za rasterećenje veličine i žiga u skladu s priznatim kodovima. U Sjedinjenim Državama, ASME Kodeks kotlova i tlačnih posuda Odjeljak VIII je primarni standard. U Europi dizajnom upravlja Direktiva o tlačnoj opremi (PED) i EN ISO 4126. Nepridržavanje uvjeta stvara pravnu odgovornost i može poništiti osiguranje opreme.

Key Terms You Must Understand Before Sizing

Safety valve sizing has its own vocabulary. Misunderstanding even one term can lead to a calculation error that propagates through the entire sizing exercise.

Postavite tlak

Ulazni tlak pri kojem je postavljen sigurnosni ventil da se otvori. Za posudu s MAWP od 100 bara, podešeni tlak ne smije premašiti 100 bara. Zadani tlak utisnut je na natpisnoj pločici ventila i ispitan tijekom postavljanja na stolu.

Pretlak

The pressure increase above set pressure that occurs while the valve is open and flowing. ASME dopušta 10% pretlaka za jedan sigurnosni ventil i 16% za slučajeve požara. Tlak rasterećenja jednak je zadanom tlaku plus pretlak.

Povratni pritisak

Tlak na izlazu ventila uzrokovan sustavom ispusnog cjevovoda. Back pressure reduces the differential pressure across the valve and therefore reduces capacity. Postoje dvije vrste:

• Superponirani protutlak — postoji prije nego što se ventil otvori, zbog kolektora pod tlakom ili zatvorenog izlaza.
• Izgrađeni protutlak — razvija se samo kada ventil teče, zbog gubitaka trenjem u ispusnoj cijevi.

Konvencionalni sigurnosni ventili osjetljivi su na protutlak. Ako izgrađeni protutlak premašuje 10% podešenog tlaka, a balansirani mijeh ili pilotski ventil za smanjenje tlaka treba uzeti u obzir.

Coefficient of Discharge (Kd)

Bezdimenzionalni faktor koji uzima u obzir gubitke protoka kroz tijelo ventila. API 520 uses a rated coefficient of discharge, Kd, which is typically around 0,975 za uslugu plin/para i 0,65 za tekućinu. Proizvođači objavljuju certificirane Kd vrijednosti iz ASME ispitivanja protoka.

Potrebna površina otvora (A)

Minimalna površina protoka izračunata iz vaše dužnosti oslobađanja. Zatim to uskladite sa sljedećom većom standardnom oznakom otvora iz API 526 (D, E, F, G, H, J, K, L, M, N, P, Q, R, T).

Korak po korak: Kako odrediti veličinu sigurnosnog ventila za plin ili paru

Gas and vapor sizing uses compressible flow equations. API 520 dio I metodologija je industrijski standard za to. Slijedite ove korake redom.

Step 1: Identify the Design Basis Scenario

You must first determine what causes the overpressure. Common scenarios include blocked outlet, cooling water failure, fire exposure, heat exchanger tube rupture, and runaway reaction. Svaki scenarij proizvodi drugačiji potrebni protok rasterećenja. Veličina za najgore vjerodostojno pojedinačno kućište, osim ako filozofija instalacije ne zahtijeva istovremena kućišta.

Step 2: Calculate Required Relieving Flow

To dolazi iz simulacije procesa ili ravnoteže topline i materijala. Za blokirani izlaz na kompresoru, potrebni protok jednak je punom protoku kompresora. For fire cases, API 521 provides the heat input formula:

Q = 43 200 × F × A ^0.82 (za navlaženu površinu, u BTU/h, imperijalne jedinice)

where F is an environment factor (1.0 for bare vessels, 0.3 for adequately insulated vessels) and A is the wetted surface area in square feet.

Korak 3: Provjerite kritični ili subkritični protok

Protok kroz mlaznicu sigurnosnog ventila postaje kritičan (zagušen) kada omjer protutlaka i tlaka rasterećenja padne ispod kritičnog omjera tlaka Cf. Za idealan plin Cf ovisi o omjeru specifičnih toplina (k ili γ):

Cf = (2/(k 1)) ^k/(k-1)

Za većinu ugljikovodika i zraka k ≈ 1,3–1,4, dajući Cf ≈ 0,545–0,528. Ako je protutlak/tlak rasterećenja ispod Cf, imate kritični protok i koristite jednostavniju jednadžbu kritičnog protoka. Inače, upotrijebite subkritičnu korekciju.

Korak 4: Primijenite API 520 formulu za dimenzioniranje plina

For critical gas flow (API 520 Part I, Equation 3):

A = W / (C × Kd × P1 × Kb × √(M / (T × Z)))

• A = potrebna površina otvora (in²)
• W = potreban kapacitet rasterećenja (lb/h)
• C = gas constant derived from k (dimensionless, tabulated in API 520 Appendix B)
• Kd = effective coefficient of discharge (use 0.975 for preliminary sizing)
• P1 = tlak rasterećenja u psia (postavljeni tlak × 1,1 14,7 za atmosfersko pražnjenje)
• Kb = faktor korekcije protutlaka (iz API 520 brojki; 1,0 ako je protutlak zanemariv)
• M = molecular weight of the gas
• T = temperatura rasterećenja u Rankineu (°F 460)
• Z = compressibility factor at relieving conditions (1.0 for ideal gas)

Korak 5: Odaberite standardnu veličinu otvora

Uzmite izračunatu površinu A i pronađite sljedeću veću oznaku standardnog otvora u API 526. Na primjer, ako je A = 0,85 in², D otvor (0,110 in²) je premalen, E (0,196 in²) je premalen, i tako dalje dok ne nađete pravo pristajanje. Nikada ne zaokružujte prema dolje. Odabrani otvor mora biti jednak ili veći od potrebne površine.

Sizing a Safety Valve for Steam Service

Dimenzioniranje pare koristi pojednostavljenu verziju plinske jednadžbe jer su svojstva pare pri zasićenju dobro karakterizirana. API 520 Part I provides a steam-specific formula:

A = W / (51,45 × Kd × Ksh × Kn × Kb × P1)

• Ksh = faktor korekcije pregrijavanja (1,0 za zasićenu paru; manje od 1,0 za pregrijanu paru, iz tablice 6 API 520)
• Kn = Napier korekcija za visokotlačnu paru (primjenjuje se kada postavljeni tlak prelazi 1500 psia)
• Ostale varijable definirane su kao za plinsku uslugu

Na primjer, sigurnosni ventil kotla sa potrebnim kapacitetom rasterećenja od 50 000 lb/h zasićene pare pri zadanom tlaku od 250 psig (relieving pressure = 275 psia) and no significant back pressure would require:

A = 50 000 / (51,45 × 0,975 × 1,0 × 1,0 × 1,0 × 275) ≈ 3,62 in²

Od API 526, sljedeći veći standardni otvor iznad 3,62 in² bio bi P otvor od 6,38 in², što je preveliko. U praksi, možete koristiti dva manja ventila paralelno kako bi svaki ventil bio prikladnije veličine u odnosu na područje njegovog otvora—ovo također osigurava redundanciju.

Dimenzioniranje sigurnosnog ventila za rad s tekućinama

Dimenzioniranje tekućine bitno se razlikuje od dimenzioniranja kompresibilne tekućine. Tekućine su nestlačive, pa se kapacitet određuje kvadratnim korijenom diferencijalnog tlaka, a ne apsolutnim tlakom.

API 520 formula za tekuće dimenzioniranje je:

A = Q / (38 × Kd × Kw × Kc × Kv × √(ΔP / G))

• Q = potreban rasteretni protok u američkim galonima po minuti (gpm)
• Kd = 0,65 za tekuće usluge (ne 0,975)
• Kw = korekcija protutlaka za balansirane ventile (1,0 za konvencionalne ventile)
• Kc = combination correction (1.0 if no rupture disk upstream, 0.9 if rupture disk is installed in series)
• Kv = faktor korekcije viskoznosti (1,0 za početno dimenzioniranje; ponoviti ako je tekućina viskozna)
• ΔP = diferencijalni tlak na ventilu u psi (tlak rasterećenja minus protutlak)
• G = specifična težina tekućine u odnosu na vodu na 60°F

Sigurnosni ventili za tekućine često zahtijevaju UV žig odjeljka VIII ASME-a i moraju se koristiti posebne verzije standardnih kućišta ventila za tekućine. Korištenje tijela ventila za plin/paru za tekući servis bez doziranja tekućine obično rezultira značajno smanjenje kapaciteta i moguću nestabilnost.

Viscosity Correction for Thick Fluids

Ako viskoznost tekućine u uvjetima olakšanja prelazi oko 100 SSU (Saybolt Seconds Universal), faktor korekcije viskoznosti Kv postaje značajan. The correction uses the Reynolds number through the orifice. Počnite s Kv = 1,0, izračunajte probnu površinu otvora, odredite Reynoldsov broj, potražite Kv iz grafikona API 520, zatim ponovno izračunajte. Ponavljajte dok se područje otvora ne konvergira—obično unutar dvije ili tri iteracije za tipične procesne tekućine.

Standardnone veličine otvora: API 526 referentna tablica

Nakon što izračunate potrebnu površinu otvora, odabirete sljedeću standardnu oznaku otvora iz API 526. Donja tablica prikazuje standardne oznake otvora i njihova nazivna područja. Uvijek provjerite s tehničkim podacima određenog proizvođača jer stvarna efektivna površina otvora može neznatno odstupati od nominalnih API 526 vrijednosti.

Kako protutlak utječe na odabir i dimenzioniranje sigurnosnog ventila

Back pressure is one of the most commonly mishandled aspects of pressure relief valve sizing. Engineers who ignore it end up with valves that perform differently from design—sometimes dangerously so.

Konvencionalni sigurnosni ventili

A conventional direct-spring safety valve has its spring cavity vented to the outlet. To znači da protutlak djeluje izravno protiv sile opruge, učinkovito podižući postavljeni tlak. If superimposed back pressure is stalan i poznat , ventil se može postaviti na stol za kompenzaciju. Ali ako je protutlak promjenjiv, postavljeni tlak se mijenja s njim - opasna situacija. API 520 to preporučuje built-up back pressure on a conventional valve not exceed 10% of set pressure u mjerilu.

Sigurnosni ventili s balansiranim mijehom

Uravnoteženi sigurnosni ventil s mijehom koristi fleksibilni element za izolaciju opruge od protutlaka, održavajući postavljeni tlak stabilnim bez obzira na izlazne uvjete. These valves can handle back pressure up to približno 50% postavljenog tlaka without significant performance degradation, though capacity still decreases with rising back pressure and the Kb correction still applies.

Pilot-Operated Pressure Relief Valves

A pilot-operated relief valve uses process pressure to keep the main valve seat closed. The main valve opens only when the pilot senses overpressure. These valves are essentially immune to back pressure effects on set pressure and can operate with back pressures up to 80% podešenog tlaka u nekim izvedbama . Često se biraju za visokotlačne primjene, baklje sa znatnim izgrađenim protutlakom i situacije u kojima je precizno postavljeni tlak kritičan.

Dvofazno i mješovito fazno rasterećenje: Posebna razmatranja

Kada je tekućina za rasterećenje dvofazna smjesa tekućine i pare, ni plinska ni tekućinska metoda dimenzioniranja ne primjenjuju se izravno. Bljeskajuće tekućine, reaktivni sustavi i rashladni krugovi često proizvode dvofazne scenarije rasterećenja. Premala veličina u tim je slučajevima uobičajena i opasna.

Priznate metode za dimenzioniranje u dvije faze uključuju:

• DIERS metodologija (Design Institute for Emergency Relief Systems) — najrigorozniji pristup, razvijen posebno za reaktivne i neravnotežne dvofazne sustave
• Omega metoda — pojednostavljeni model ravnoteže iz Leunga (1986.), usvojen u API 520 Dodatak C; koristi jedan parametar ω izveden iz flash izračuna na 90% i 100% rasterećenog tlaka
• HEM (Homogeni model ravnoteže) — pretpostavlja punu termodinamičku ravnotežu i homogeno miješanje; konzervativan za većinu primjena

Dvofazno dimenzioniranje obično zahtijeva simulator procesa (kao što je Aspen HYSYS, SimSci PRO/II ili VMGSim) za generiranje flash podataka u olakšavajućim uvjetima. Rezultirajuća potrebna površina otvora je često 2 do 5 puta veći nego što bi proračun čiste pare predložio za istu brzinu protoka. To je razlog zašto su mnoga postrojenja koja su dimenzionirala ventile za rasterećenje pretpostavljajući rad samo s parom otkrila da su jako premali kada je stvarna tekućina bila dvofazna.

Pad ulaznog tlaka: pravilo od 3% koje se zanemaruje

Tlak na ulazu ventila kada teče ne smije pasti više od 3% ispod podešenog tlaka (prema API 520 Dio II i API 526). Ovo ograničenje od 3% na ulaznom padu tlaka jedno je od ograničenja koja se najčešće krše u praksi ugradnje i uzrokuje klepetanje.

Evo zašto: sigurnosni ventil s oprugom počinje se zatvarati kada ulazni tlak padne. Ako ulazni cjevovod ima veliki otpor, tlak na ulazu ventila naglo pada kada se ventil otvori. Ako taj pad premaši propuhivanje (smanjenje tlaka potrebno za ponovno postavljanje ventila—obično 7–10% postavljenog tlaka za procesne ventile), ventil se zatvara prije nego što se tlak u sustavu oporavi, a zatim se ponovno otvara. Ciklus se ponavlja—to je brbljanje i uništava sjedište ventila.

U praksi, pravilo od 3% znači da ulazna cijev mora biti kratka i velikog promjera. Gruba smjernica: ulazna mlaznica bi trebala biti barem onoliko velik koliko je veličina ulaznog priključka ventila iz tablice API 526, a ekvivalentnu duljinu ulaznog cjevovoda treba svesti na minimum. Izračunajte stvarni pad tlaka pri punom rasterećenju protoka pomoću Darcy-Weisbachove jednadžbe prije dovršetka dizajna instalacije.

Dimenzioniranje požarnog kućišta: kada dominira toplinsko olakšanje

Slučajevi požara često određuju dimenzioniranje sigurnosnog ventila za skladišne posude i procesnu opremu smještenu u područjima sa zapaljivim inventarom. Scenarij pretpostavlja vatru bazena koja okružuje posudu, zagrijavajući sadržaj i stvarajući paru koja se mora osloboditi.

API 521 daje dvije jednadžbe za unos topline u vatru—jednu za navlaženu površinu (tekućina ispod plamena) i jednu za nenavlaženu površinu (parni prostor). Jednadžba navlažene površine obično upravlja i daje unos topline u BTU/h ili kW. Ovaj unos topline se zatim dijeli s latentnom toplinom isparavanja tekućine u uvjetima rasterećenja kako bi se dobila potrebna brzina protoka pare.

Jedan važan detalj: protupožarna kutija dopušta 21% pretlaka prema ASME Odjeljku VIII (nasuprot 10% za normalne slučajeve), što donekle smanjuje potrebnu površinu otvora. Međutim, ASME također zahtijeva da se slučaj požara riješi pomoću namjenskog protupožarnog ventila postavljenog na 110% MAWP (dok je primarni ventil na 100%) ili dokazivanjem da primarni ventil ima dovoljan kapacitet za oba scenarija.

Primjer: vodoravna posuda koja sadrži 10 000 galona nafte s 2 000 ft² navlažene površine, bez drenaže, bez izolacije i bez primjene vode za gašenje požara (F = 1,0):

Q = 43 200 × 1,0 × 2 000 ^0.82 ≈ 34 200 000 BTU/h

Ako je latentna toplina nafte u uvjetima rasterećenja 120 BTU/lb, potrebni protok pare je 285 000 lb/h—vrlo velik zahtjev za rasterećenjem koji bi vjerojatno doveo do odabira višestrukih sigurnosnih ventila s velikim otvorom ili pilot upravljanog ventila.

Uobičajene pogreške u određivanju veličine i kako ih izbjeći

Korištenje pogrešne faze tekućine

Pretpostavka da je rasterećenje samo para kada je stvarna tekućina u uvjetima rasterećenja dvofazna može smanjiti veličinu ventila za faktor 3 ili više. Uvijek pokrenite brzi izračun pri tlaku i temperaturi rasterećenja kako biste odredili stvarnu fazu i sastav tekućine koja teče.

Zanemarivanje protutlaka u sustavima baklje

Kako postrojenje stari i na kolektor baklje se dodaje više rasterećenja, protutlak raste. Ventil dimenzioniran za protutlak od 5 psi godišnje može vidjeti povratni tlak od 25 psi deset godina kasnije kako proširenje proizvodnje optereti sustav baklje. Ponovno provjerite pretpostavke povratnog pritiska tijekom pregleda upravljanja promjenama.

Odabir predimenzioniranih ventila "radi sigurnosti"

Instinkt da se poveća marža odabirom većeg ventila je kontraproduktivan. Prevelik sigurnosni ventil klepeta, uzrokujući mehanička oštećenja i curenje. API 520 Dio I izričito upozorava: odabrani otvor treba biti što je moguće bliže izračunatoj potrebnoj površini, a da ne ide ispod nje. Ako sljedeće povećanje standardne veličine rezultira ventilom većim od 10% nego što je potrebno, razmislite o upotrebi manjeg postavljenog tlaka ili dva manja ventila paralelno.

Zaboravljanje faktora korekcije kombinacije Kc

Kada je disk za pucanje instaliran ispred sigurnosnog ventila, kombinacija djeluje kao jedan uređaj i kapacitet se smanjuje. API 520 navodi Kc = 0,9 osim ako je određena kombinacija ispitana i certificirana. Mnogi inženjeri primjenjuju ovaj faktor samo na formulu za dimenzioniranje tekućine i zaboravljaju da se to odnosi i na dimenzioniranje plina.

Ne uzimajući u obzir radni tlak u odnosu na postavljeni tlak

ASME Odjeljak VIII zahtijeva da sigurnosni ventil ostane zatvoren i ne propušta u normalnim radnim uvjetima. API preporučuje minimum 10% radne granice između normalnog radnog tlaka i podešenog tlaka (tj. postavljeni tlak trebao bi biti najmanje 1,1× najveći normalni radni tlak). Ventili koji rade preblizu postavljenog tlaka doživljavaju ključanje, curenje sjedišta i preuranjeno trošenje.

Softver i alati za dimenzioniranje sigurnosnog ventila

Ručni proračun pomoću API 520 jednadžbi je jednostavan za jednofazne tekućine, ali postaje dugotrajan za velike rasterećenje sustava s mnogo ventila. Nekoliko softverskih alata automatizira proces:

• Aspen FLARENET / Aspen Flare System Analyzer — industrijski standard za modeliranje mreže baklji; dimenzionira sigurnosne ventile i istovremeno analizira protutlak u kolektoru
• EPCON API — namjenski alat za dimenzioniranje API 520/521/526; naširoko se koristi za pojedinačno dimenzioniranje ventila
• Crosby Engineering Handbook online alat za određivanje veličine — pruža Emerson/Crosby za brzo dimenzioniranje njihovih ventilskih proizvoda
• Leser VALVESTAR — alat europskog proizvođača; primjenjuje i API i EN ISO 4126 metode
• KOMPRES / PV Elite — primarno softver za projektiranje posuda, ali uključuje module za dimenzioniranje integriranih sigurnosnih ventila

Ovi alati smanjuju pogreške u izračunu i generiraju dokumentaciju za regulatorne podneske. Međutim, oni zahtijevaju točne unose. Smeće unutra, smeće van—razumijevanje temeljnih jednadžbi i pretpostavki ključno je za otkrivanje pogrešaka u softverskom izlazu.

Sažetak regulatornih i kodeksskih zahtjeva

Različite regije i industrije primjenjuju različite kodove za dimenzioniranje i ugradnju sigurnosnog ventila. Tablica u nastavku sažima primarne standarde:

Praktični kontrolni popis za dimenzioniranje sigurnosnog ventila

Upotrijebite ovaj popis za provjeru prije dovršetka izračuna veličine sigurnosnog ventila i specifikacije nabave.

1. Identificirajte sve vjerodostojne scenarije nadpritiska i odredite vladajući slučaj (maksimalni potrebni rasterećeni protok)
2. Potvrdite MAWP i postavite tlak, osiguravajući najmanje 10% radne granice iznad maksimalnog normalnog radnog tlaka
3. Odredite rasterećenu fazu tekućine (plin, tekućina, para, dvofazna) pri zadanom tlaku plus pretlak
4. Prikupiti svojstva tekućine: molekularna težina, k omjer, kompresibilnost Z, viskoznost, latentna toplina, specifična težina
5. Procijenite protutlak (superiponirani i izgrađeni) i prema tome odaberite vrstu ventila
6. Primijenite ispravnu formulu API 520 za tekuću fazu i izračunajte potrebnu površinu otvora A
7. Primijenite sve faktore korekcije (Kb, Kc, Kw, Kv) koji su primjenjivi na vašu instalaciju
8. Odaberite sljedeći veći standardni otvor iz API 526; provjerite da odabrano područje nije više od otprilike 10% veće od potrebnog (kako biste izbjegli rizik od brbljanja)
9. Provjerite da pad tlaka u ulaznoj cijevi pri punom rasterećenju ne prelazi 3% postavljenog tlaka
10. Potvrdite da je protutlak u ispusnom cjevovodu pri punom rasteretnom protoku unutar dopuštene granice tipa ventila
11. Navedite materijale konstrukcije kompatibilne s procesnom tekućinom i temperaturom
12. Potvrdite da ventil ima ispravan kodni žig (UV za ASME odjeljak VIII, V za odjeljak I servis kotla)
