Što je D-4 u sigurnosnom ventilu?

Što D-4 znači u a Sigurnosni ventil — Izravan odgovor

U kontekstu sigurnosnog ventila, D-4 se odnosi na specifičnu oznaku otvora definiranu ASME (Američko društvo inženjera strojarstva) standardima , posebno prema ASME Odjeljku I i Odjeljku VIII, a dalje usvojen API standardom 526. Slovo "D" identificira kategoriju veličine otvora, dok sufiks "-4" — koji se koristi u određenim proizvođačkim ili API-referenciranim konvencijama imenovanja — može označavati varijaciju ili podvrstu unutar te klase otvora, ponekad odražavajući promjer provrta sjedišta, uparivanje veličine ulaza ili varijantu modela specifičnog proizvođača unutar raspona D otvora.

Standardni D otvor u API 526 ima a efektivno područje protoka od 0,110 kvadratnih inča (71 mm²) . Nalazi se između manjeg C otvora (0,071 in²) i većeg E otvora (0,196 in²), što ga čini jednom od najčešće specificiranih veličina otvora za aplikacije umjerenog protoka u petrokemijskoj i procesnoj industriji. Kada proizvođač ovoj oznaci doda "-4", to obično označava određenu veličinu ulazne prirubnice ili varijantu tlačne klase — na primjer, tijelo D otvora s 1-inčnim ulazom i 2-inčnim izlazom (1×2 konfiguracija) ocijenjeno za određenu ASME klasu tlaka.

Razumijevanje ove oznake ključno je pri odabiru, kupnji ili zamjeni ventila za smanjenje tlaka (PRV) ili sigurnosnog ventila za smanjenje tlaka (SRV), jer netočna veličina otvora izravno utječe na sposobnost ventila da otpusti tlak dovoljno brzo kako bi zaštitio opremu od pojava prekomjernog tlaka.

Objašnjenje ASME i API sustava označavanja otvora

Da biste u potpunosti razumjeli što D-4 znači, morate razumjeti kako funkcioniraju oznake otvora u industriji sigurnosnih ventila. ASME i API standardizacijski okvir dodjeljuje abecedna slova standardiziranim područjima protoka otvora. Ova slova idu od D do T (s nekim preskočenim slovima), a svako predstavlja progresivno veće efektivno područje protoka.

API standard 526 — pod nazivom "Čelični ventili za smanjenje tlaka s prirubnicom" — primarni je dokument koji upravlja dimenzioniranjem otvora i konfiguracijama ventila za sigurnosne ventile s prirubnicom koji se koriste u rafinerijama nafte i povezanim industrijama. Standard utvrđuje područje otvora, veličinu tijela, nazivne tlakove i zahtjeve za materijal. Svaki veliki proizvođač sigurnosnih ventila - uključujući Emerson (Fisher, Crosby), Curtiss-Wright (Farris), Leser, Spirax Sarco i Neles - dizajnira svoje linije proizvoda prema ovim API 526 oznakama otvora kako bi se osigurala međusobna zamjenjivost.

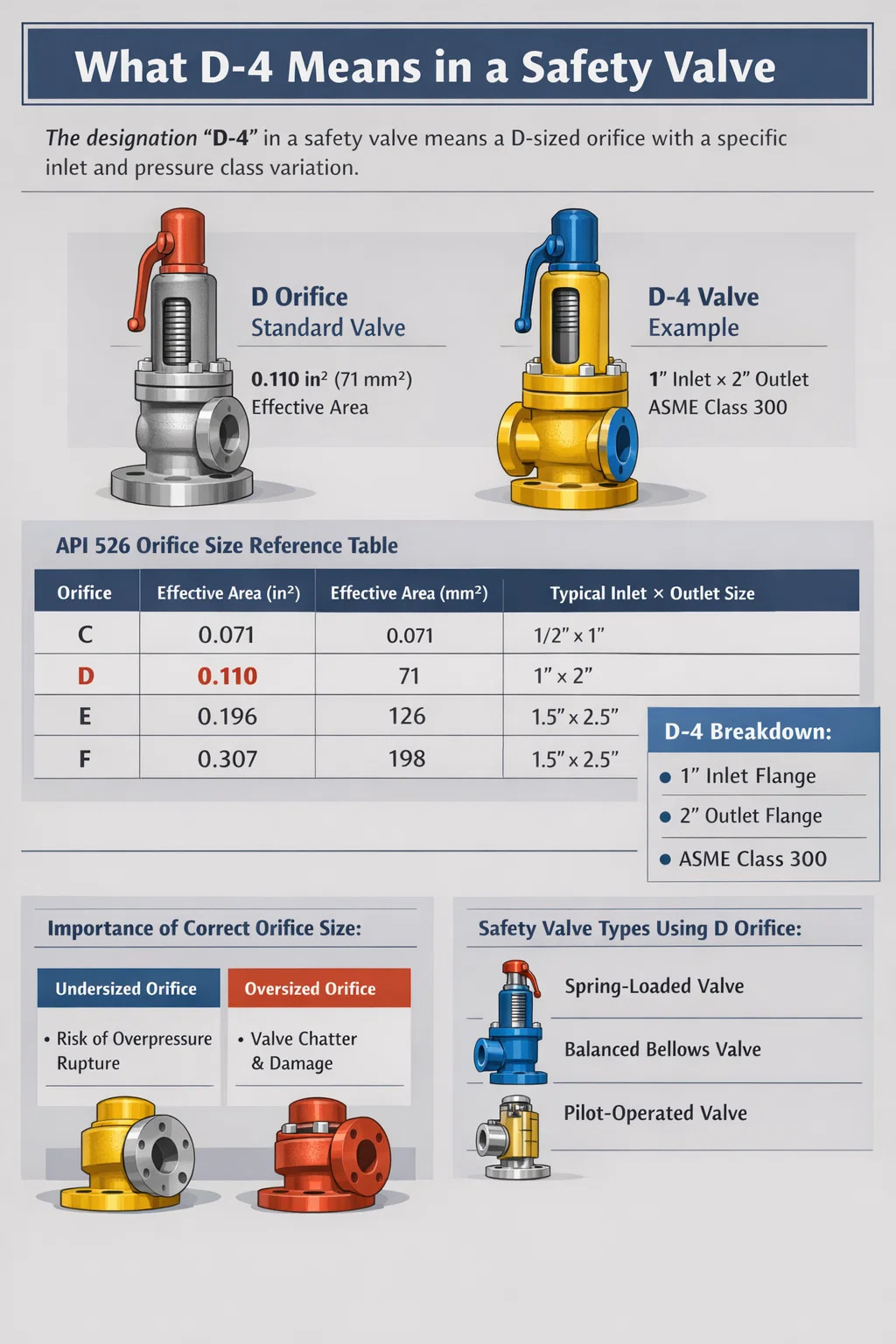

Referentna tablica standardnih API 526 veličina otvora

Numerički sufiks (kao što je "-4") koji ponekad slijedi iza slova otvora u katalozima proizvođača ne potječe iz samog API 526. Umjesto toga, odražava specifično kodiranje proizvođača za klasu tlaka, ocjenu ulazne/izlazne prirubnice ili generaciju modela. Na primjer, neki proizvođači koriste sufiks kako bi označili da je tijelo ventila ocijenjeno za prirubnice ASME klase 300, a ne za klasu 150 — razlika koja je iznimno važna pri višim radnim tlakovima. Drugi ga koriste za razlikovanje konvencionalnog sigurnosnog ventila od balansiranog mijeha ili pilot upravljane verzije unutar iste obitelji otvora.

Kako veličina otvora izravno utječe na performanse sigurnosnog ventila

Otvor je jedina komponenta unutar sigurnosnog ventila koja najviše određuje učinkovitost. To je najuža točka kroz koju tekućina za rasterećenje mora proći, a njezino područje diktira maksimalnu brzinu protoka koju ventil može ispustiti pri određenoj razlici tlaka. Odabir pogrešnog otvora - bilo da je premalen ili nepotrebno velik - stvara ozbiljne operativne i sigurnosne posljedice.

Premalen otvor: Rizik od pretjeranog tlaka

Ako je otvor premali za potrebni kapacitet rasterećenja, sigurnosni ventil ne može dovoljno brzo ispustiti tekućinu kada dođe do nadtlaka. Tlak u sustavu nastavit će rasti iznad dopuštene granice akumulacije. Prema ASME odjeljku VIII, najveća dopuštena akumulacija za jedan sigurnosni ventil koji štiti tlačnu posudu je 10% iznad maksimalno dopuštenog radnog tlaka (MAWP) za slučajeve koji nisu protiv požara, a 21% za slučajeve požara. Ako otvor ventila ne može podnijeti potrebni protok unutar tog akumulacijskog pojasa, posuda je u opasnosti od puknuća, što može biti katastrofalno - ispuštajući otrovne, zapaljive ili visokotlačne tekućine u okoliš.

Preveliki otvor: brbljanje i nestabilnost

Otvor koji je znatno veći nego što je potrebno uzrokuje drugačiji, ali jednako ozbiljan problem: brbljanje. Kada je radni tlak blizu zadanog tlaka, ali je potrebni protok mnogo manji od nazivnog kapaciteta ventila, ventil se nakratko otvara, ispušta malu količinu tekućine, gubi dizanje diska, brzo se zatvara i odmah se ponovno otvara. Ovo brzo lupanje - koje se ponekad događa desetke puta u minuti - brzo nagriza sjedište ventila i disk. Sigurnosni ventil koji klepeta može se uništiti u roku od nekoliko sati i neprestano će curiti nakon što se oštete sjedne površine. Veličina D otvora posebno je prikladna kada izračunati potrebni kapacitet rasterećenja spada u njezin raspon — ne samo zato što je to uobičajena veličina.

Formula kapaciteta protoka za sigurnosne ventile

Za uslugu plina i pare potrebna površina otvora izračunava se pomoću sljedeće ASME/API formule:

• A = W / (C × K × P₁ × √ (M / T × Z))
• Gdje je A = potrebno efektivno područje pražnjenja (in²)
• W = potreban kapacitet rasterećenja (lb/h)
• C = plinska konstanta temeljena na omjeru specifičnih toplina
• K = koeficijent ispuštanja (obično 0,975 za certificirane ventile)
• P₁ = tlak rasterećenja u psia (postavljeni tlak × 1,1 14,7 za 10% akumulacije)
• M = molekularna težina plina, T = apsolutna temperatura (°R), Z = faktor stlačivosti

Nakon što se izračuna potrebna površina, inženjer odabire sljedeću standardnu API veličinu otvora koja je jednaka ili veća od izračunate površine. Ako izračun daje potrebnu površinu od 0,095 in², otvor D (0,110 in²) bio bi točan odabir. Ako izračun daje 0,115 in², D otvor je nedovoljan i mora se odabrati E otvor (0,196 in²).

Vrste sigurnosnih ventila koji koriste D otvor

Oznaka otvora D primjenjuje se na više vrsta sigurnosnih ventila, od kojih je svaki dizajniran za različite uvjete rada. Razumijevanje vrste ventila koja je prikladna za vašu primjenu jednako je važno kao i odabir ispravne veličine otvora.

Konvencionalni sigurnosni ventili s oprugom

Najčešće korišteni dizajn, ovi ventili oslanjaju se na oprugu koja drži disk na sjedalu dok pritisak sustava ne prisili disk da se otvori. Konvencionalni sigurnosni ventil s otvorom D obično se specificira za opskrbu parom na kotlovima, sustavima komprimiranog zraka i opremi za obradu plina s relativno stabilnim protutlakom (ispod 10% podešenog tlaka). Sila opruge kalibrirana je na postavljeni tlak; kada ulazni tlak dosegne zadanu točku, disk se podiže i tekućina teče kroz D otvor. Serija Emerson Crosby 900 i serija Farris 2600 dobro su poznati primjeri proizvedeni s D konfiguracijom otvora.

Sigurnosni ventili s balansiranim mijehom

Ovi ventili uključuju sklop mijeha koji izolira oprugu od izlazne strane, čineći podešeni tlak neovisnim o protutlaku. Ventil s mijehom s balansiranim otvorom D prikladan je kada superponirani ili izgrađeni protutlak premašuje 10% postavljenog tlaka — na primjer, u bakljnim kolektorima gdje više ventila ispušta u zajednički kolektor. Bez mijeha, promjenjivi protutlak bi uzrokovao pomicanje zadane vrijednosti, potencijalno sprječavajući otvaranje ventila pri ispravnom tlaku ili uzrokujući njegovo prerano otvaranje.

Ventili za smanjenje tlaka upravljani pilotom

Ventili s pilot-upravljanjem koriste mali pilot-ventil za očitavanje tlaka u sustavu i upravljanje većim glavnim ventilom. Mogu djelovati do 98% postavljenog tlaka bez propuštanja — u usporedbi s otprilike 90–92% za ventile s oprugom — što ih čini idealnim za sustave koji rade blizu svojih projektiranih ograničenja. Veličina D otvora je rjeđa u pilot upravljanim ventilima budući da su ti dizajni općenito poželjniji za aplikacije s većim protokom, ali su dostupni za primjene koje zahtijevaju čvrsto zatvaranje u kombinaciji s precizno postavljenom kontrolom tlaka u manjim strujama.

D Primjena sigurnosnog ventila otvora u industriji

Otvor D jedan je od najmanjih otvora sigurnosnog ventila s prirubnicom u standardu API 526, što ga pozicionira za specifične niše primjene gdje su zahtjevi za protokom umjereni, ali se o pouzdanosti i usklađenosti koda ne može raspravljati.

• Parni bubnjevi kotlova: Kotlovi za male pakete koji proizvode paru pri tlaku između 15 i 250 psig često koriste sigurnosne ventile s D otvorom. Pri ovim pritiscima i tipičnim kapacitetima kotla od 2.000–10.000 lb/h pare, D otvor pruža odgovarajući kapacitet rasterećenja bez pretjeranih specifikacija.
• Izmjenjivači topline: Cijevni izmjenjivači topline u kemijskim postrojenjima često zahtijevaju toplinsku zaštitu. Otvor D je vrlo prikladan za scenarije toplinskog rasterećenja tekućine gdje je potreban protok mali, ali je certificirani ventil s prirubnicom neophodan za usklađenost s kodeksom prema ASME odjeljku VIII.
• Sustavi komprimiranog zraka: Prijemnici zračnih kompresora i razdjelni razdjelnici u industrijskim postrojenjima s radnim tlakom od 100 do 300 psig obično određuju sigurnosne ventile s otvorom D zbog zahtjeva umjerenog protoka u odnosu na volumen posude.
• Oprema za obradu plina: Za separatore, pročišćivače i bubnjeve za ispiranje u naftnim i plinskim poslovima uzvodno mogu biti potrebni ventili za smanjenje tlaka D otvora kada protok plina u uvjetima rasterećenja pada unutar raspona kapaciteta od 0,110 in².
• Brodovi za farmaceutsku i preradu hrane: Mali reaktori i skladišne posude u ovim industrijama često rade pod strogim higijenskim zahtjevima u kombinaciji s umjerenim ograničenjima tlaka, što D otvor čini prikladnim izborom sigurnosnog ventila s prirubnicom.

Specifična tumačenja proizvođača za D-4 u sigurnosnim ventilima

Iako API 526 standardizira slovo otvora, numerički sufiks razlikuje se ovisno o proizvođaču. Evo kako nekoliko velikih proizvođača sigurnosnih ventila koristi numerički sufiks uz D oznaku otvora:

Crosby (Emerson)

Crosbyjeve JOS-E i JBS-E serije koriste API slovo otvora u nizu broja modela. Ventil naručen kao konfiguracija "1-D-2" navodi ulaz od 1 inča, otvor D i izlaz od 2 inča. Crosby ne koristi numerički sufiks iza slova otvora na isti način kao D-4; umjesto toga, numerički elementi odnose se na priključne veličine tijela unutar strukture broja modela.

Farris inženjering (Curtiss-Wright)

Farris koristi serijski broj (kao što je 2600, 2700) u kombinaciji s oznakom otvora. Njihovi kodovi za narudžbu uključuju slovo otvora odvojeno od sufiksa serije, ali neka dokumentacija upućuje na kombinirane kodove gdje broj iza slova otvora označava kućište opruge ili grupu postavki raspona tlaka. U ovom kontekstu, "D4" bi se mogao odnositi na D otvorni ventil konfiguriran za određenu grupu opsega opruge broj 4.

Leser

Leser, njemački proizvođač sa snažnom globalnom prisutnošću, koristi API slova otvora u svojoj seriji ventila s prirubnicom (tip 441, 459, 526), ali drugačije strukturira svoje pune kodove modela. Broj sufiksa u njihovom sustavu obično odgovara grupi materijala kućišta ili klasi tlaka — na primjer, klasa 150 u odnosu na prirubnice klase 300. Oznaka "D-4" iz Leserove dokumentacije zahtijevala bi unakrsno upućivanje na njihov specifični katalog proizvoda kako bi se potvrdilo odnosi li se "-4" na grupu materijala, klasu tlaka ili konfiguraciju usluge.

Spirax Sarco

Spirax Sarco uvelike se fokusira na primjene pare i kondenzata. Njihovi sigurnosni ventili s prirubnicom za parne usluge koriste API oznake otvora u određenim proizvodnim linijama, s numeričkim modifikatorima koji označavaju vrijednosti tlaka ili konfiguracije podešavanja. Kada pregledavate bilo koju Spirax Sarco dokumentaciju s referencom D-4, "-4" najvjerojatnije označava određeni okvir postavljenog raspona tlaka unutar veličine tijela D otvora.

Ključni zaključak je sljedeći: uvijek konzultirajte podatkovnu tablicu određenog proizvođača ili vodič za naručivanje kada naiđete na oznaku poput D-4. Pismo API standardizira područje protoka. Numerički sufiks je zaštićen i razlikuje se od proizvođača do proizvođača. Naručivanje sigurnosnog ventila samo na temelju šifre bez provjere specifičnog značenja proizvođača može rezultirati primanjem ventila s netočnom klasom tlaka, materijalom za dogradnju ili konfiguracijom za vašu primjenu.

Dimenzioniranje sigurnosnog ventila: postupak korak po korak za odabir D otvora

Odgovarajuće dimenzioniranje sigurnosnog ventila formalni je inženjerski proces kojim upravljaju ASME i API kodovi. Uključuje nekoliko uzastopnih koraka, a žurba kroz njih ili preskakanje koraka provjere čest je uzrok problema na terenu.

1. Identificirajte scenarij olakšanja: Odredite koji scenarij nadtlaka upravlja — blokiran izlaz, slučaj požara, kvar na električnoj mreži, kvar kontrolnog ventila, toplinsko širenje ili neki drugi uzrok. Svaki scenarij proizvodi različitu potrebnu stopu rasterećenja.
2. Izračunajte potrebni kapacitet rasterećenja: Na temelju vladajućeg scenarija izračunajte maseni protok ili volumenski protok tekućine koja se mora rasteretiti. Za scenarij blokiranog izlaza na plinskom sustavu, ovo je obično maksimalna brzina ulaznog protoka. Za slučaj požara na posudi ispunjenoj tekućinom, izračun slijedi API 521 formule za unos topline na temelju navlažene površine.
3. Odredite uvjete olakšavanja: Odredite sastav tekućine, temperaturu u uvjetima rasterećenja, ulazni tlak (postavljeni tlak plus primjenjiva akumulacija) i protutlak na izlazu. Ovi se parametri unose izravno u izračun površine otvora.
4. Izračunajte potrebnu površinu otvora: Primijenite odgovarajuću API/ASME formulu (jednadžbe rada plina, pare ili tekućine razlikuju se). To vam daje minimalno potrebno efektivno područje protoka u kvadratnim inčima ili mm².
5. Odaberite sljedeći veći standardni otvor: Usporedite izračunatu potrebnu površinu s tablicom otvora API 526 i odaberite sljedeću dostupnu veličinu koja premašuje zahtjev. Ako je izračunata površina 0,095 in², odabran je D otvor (0,110 in²). Ako je 0,112 in², pomaknite se do E otvora (0,196 in²).
6. Provjerite kompatibilnost protutlaka: Potvrdite da odabrana vrsta ventila (konvencionalni, s balansiranim mijehom ili upravljani pilot) odgovara očekivanoj razini povratnog tlaka.
7. Navedite punu konfiguraciju ventila: Odredite vrijednosti ulazne i izlazne prirubnice (ASME klasa 150, 300, 600, itd.), materijal za kućište i obloge (ugljični čelik, nehrđajući čelik, legura), stil poklopca (otvoren ili zatvoren) i sve posebne zahtjeve kao što su meka sjedišta ili ispitne zaptivke.

Uobičajene pogreške pri odabiru sigurnosnog ventila D otvora

Čak i iskusni inženjeri griješe tijekom specifikacije sigurnosnog ventila. Sljedeće se pogreške ponavljaju u industrijskim inspekcijama i pregledima nakon incidenata koji uključuju D otvor i druge standardne sigurnosne ventile otvora.

• Korištenje nazivnog kapaciteta umjesto potrebnog kapaciteta: Liste podataka o sigurnosnom ventilu navode stvarni nazivni protok kroz ventil pri navedenim uvjetima. Inženjeri ponekad povezuju ovaj broj s normalnim radnim protokom sustava, a ne potrebnim rasteretnim protokom u uvjetima pretlaka. Scenarij rasterećenja - ne normalni radni uvjeti - pokreće potreban kapacitet.
• Ignoriranje povratnog pritiska: Instaliranje konvencionalnog sigurnosnog ventila D otvora s oprugom na kolektoru gdje povratni tlak varira između 15% i 40% postavljenog tlaka uzrokovat će značajan pomak postavljenog tlaka. U primjenama s visokim protutlakom moraju se koristiti balansirani mijehovi ili pilotski upravljani ventili.
• Zbunjujuće područje otvora s promjerom provrta: Oznaka "D" odnosi se na efektivnu površinu pražnjenja, koja predstavlja koeficijent pražnjenja (Kd). Stvarni fizički promjer otvora veći je od ekvivalentne površine izračunate iz efektivne površine. Ne zamjenjujte fizička mjerenja provrta za efektivnu površinu u izračunima veličine.
• Zamjena s drugim proizvođačem bez provjere istovjetnosti: D otvorni ventil proizvođača A i D otvorni ventil proizvođača B imaju isto efektivno područje protoka (0,110 in²), ali njihove fizičke dimenzije, rasponi opruga, opcije materijala i sufiksi numeričkog modela mogu se razlikovati. Uvijek provjerite kod proizvođača prije unakrsnog upućivanja na brojeve dijelova.
• Podešavanje tlaka preblizu radnom tlaku: Sigurnosni ventili obično bi trebali biti postavljeni najmanje 10% iznad normalnog radnog tlaka kako biste spriječili kuhanje i oštećenje sjedišta. Ventil D otvora postavljen na 100 psig na sustavu koji rutinski radi na 97 psig pretrpjet će ubrzano trošenje sjedišta i možda neće uspjeti ponovno čvrsto nasjednuti nakon rasterećenja.

Zahtjevi za održavanje i ispitivanje sigurnosnih ventila D otvora

Sigurnosni ventil ispravnog dimenzioniranja i instaliranog D otvora i dalje zahtijeva redovito održavanje i testiranje kako bi ostao funkcionalan i usklađen s kodovima. Zahtjevi nadležnosti za intervale ispitivanja sigurnosnih ventila razlikuju se, ali većina regulatornih okvira i najboljih praksi u industriji usklađena je sa sljedećim smjernicama.

Intervali testiranja

Nacionalni odbor inspektora za kotlove i tlačne posude (NB-23) i većina državnih jurisdikcija u Sjedinjenim Državama zahtijevaju da se sigurnosni ventili na kotlovima testiraju najmanje jednom godišnje. Za tlačne posude prema ASME Odjeljku VIII, intervali ispitivanja često su regulirani vlasnikovim programom inspekcije temeljenog na riziku (RBI), koji može specificirati intervale od 2 do 5 godina, ovisno o težini servisa i povijesti ventila. API 576 — "Inspekcija uređaja za smanjenje tlaka" — daje detaljne smjernice o intervalima pregleda, metodama ispitivanja i kriterijima prihvaćanja za ventile za smanjenje tlaka uključujući D konfiguracije otvora.

Ispitivanje na stolu u odnosu na testiranje na licu mjesta

Sigurnosni ventili mogu se ispitati na mjestu pomoću ispitne poluge za podizanje (gdje postoji i gdje je tlak u sustavu dovoljan) ili na ispitnom stolu nakon uklanjanja iz upotrebe. Ispitivanje na stolu je sveobuhvatnije i potrebno je kada se ventil mora ponovno certificirati nakon popravka ili kada ispitivanje na licu mjesta ne može točno potvrditi postavljeni tlak. Tijekom ispitivanja na stolu, sigurnosni ventil D otvora je izložen rastućem ulaznom tlaku dok se ne otvori; podešeni tlak se provjerava, a ventil se provjerava na nepropusnost sjedišta nakon ponovnog postavljanja.

Uobičajeni problemi s održavanjem

• Propuštanje sjedala: Najčešći problem otkriven tijekom pregleda. Uzrokovano procesnom kontaminacijom sjedala, oštećenjem od klepetanja ili korozijom. Otvor D, budući da je mali ventil, posebno je osjetljiv na onečišćenje česticama koje blokiraju sjedište.
• Opružni zamor ili korozija: Opruge gube napetost tijekom vremena, osobito u radu na visokim temperaturama ili korozivnom radu. Zamorna opruga uzrokovat će smanjenje postavljenog tlaka.
• Blokada ulaza: Nakupljanje krhotina na ulazu ograničava protok kroz D otvor i može spriječiti ventil da postigne punu visinu. Ulazne rešetke, ako se koriste, moraju se redovito čistiti.
• Nastanak povratnog tlaka na izlazu: Djelomično blokirani ispusni cjevovod povećava protutlak i utječe na postavljeni tlak i kapacitet rasterećenja za konvencionalne (neuravnotežene) sigurnosne ventile.

Regulatorni standardi koji reguliraju sigurnosne ventile s D oznakom otvora

Sigurnosni ventili — uključujući one s oznakama otvora D i D-4 — moraju biti u skladu sa slojevitim skupom kodova i standarda. Razumijevanje standarda koji se primjenjuju na vašu instalaciju ključno je za zakonsku usklađenost i siguran rad.

• ASME odjeljak I: Pokriva električne kotlove. Sigurnosni ventili na bojlerima moraju imati ASME certifikat i označeni simbolom koda "V", što znači da su prošli testiranje certifikacije kapaciteta u priznatom ispitnom laboratoriju.
• ASME odjeljak VIII: Pokriva posude pod pritiskom. Ventili za ograničenje tlaka moraju imati žig "UV" za ventile za smanjenje tlaka ili žig "UD" za diskove za pucanje. Otvor D se obično koristi u primjenama Odjeljka VIII.
• API standard 526: Utvrđuje standarde dimenzija i materijala za čelične sigurnosne ventile s prirubnicom koji se koriste u naftnoj i kemijskoj industriji. Definira efektivnu površinu D otvora kao 0,110 in².
• API standard 520 (dijelovi I i II): Omogućuje dimenzioniranje, odabir i smjernice za ugradnju uređaja za rasterećenje tlaka. Dio I pokriva dizajn i dimenzioniranje; Dio II pokriva zahtjeve za ugradnju, uključujući projektiranje ulaznih i izlaznih cijevi kako bi se spriječilo lupanje i prekomjerni protutlak.
• API standard 521: Obuhvaća sustave za rasterećenje i smanjenje tlaka, uključujući projektiranje sustava baklje i ventilacije. Obavezno čitanje pri projektiranju sustava pražnjenja za sigurnosne ventile.
• PED (Direktiva o tlačnoj opremi) 2014/68/EU: Europski ekvivalentni okvir koji regulira uređaje za smanjenje tlaka, uključujući sigurnosne ventile koji se koriste u državama članicama EU-a.
• Inspekcijski kodeks Nacionalnog odbora (NBIC / NB-23): Regulira instalaciju, inspekciju i popravak uređaja za smanjenje tlaka u jurisdikcijama koje su ga prihvatile, prvenstveno u Sjedinjenim Državama i Kanadi.
