Koliko često je potrebno testirati sigurnosne ventile?

Izravan odgovor: Koliko često je potrebno testirati sigurnosne ventile

Za većinu industrijskih i komercijalnih aplikacija, sigurnosne ventile treba ispitati najmanje jednom svakih 12 mjeseci . Međutim, to nije univerzalno pravilo. Stvarna potrebna učestalost ovisi o industriji, radnom okruženju, primjenjivim regulatornim kodeksima i specifičnoj vrsti sigurnosnog ventila koji se koristi. U okruženjima s visokim rizikom ili visokim ciklusima, intervali testiranja mogu biti kratki i svaka tri do šest mjeseci. U sustavima s nižim rizikom, koji se dobro prate, neki regulatorni okviri dopuštaju intervale do pet godina - ali samo ako su potkrijepljeni dokumentiranim procjenama rizika i povijesnim podacima o učinku.

Kratak odgovor je sljedeći: ako niste sigurni, postavite godišnje testiranje. Taj interval zadovoljava zahtjeve većine glavnih standarda, uključujući ASME, API i mnoge nacionalne sigurnosne kodove. Ali da biste doista zaštitili svoju opremu, svoje osoblje i svoj pravni položaj, morate razumjeti potpunu sliku o tome što pokreće učestalost testiranja - i što se događa kada se ventili ne testiraju prema rasporedu.

Zašto? Sigurnosni ventil Učestalost testiranja nije jednaka za sve

Sigurnosni ventili su uređaji za smanjenje tlaka dizajnirani za zaštitu sustava od prekomjernog tlaka — stanja koje može uzrokovati katastrofalan kvar opreme, požare, eksplozije ili ispuštanje toksičnih tvari. Budući da su posljedice kvara tako teške, ispitivanje sigurnosnih ventila je strogo regulirano. Ali određeni intervali oblikovani su višestrukim čimbenicima koji se preklapaju.

Radno okruženje i vrsta medija

Sigurnosni ventil koji upravlja čistom parom u dobro kontroliranoj kotlovnici ima mnogo manje trošenja od onog koji upravlja korozivnim kemikalijama, plinovima punim čestica ili viskoznim tekućinama. Kada je procesni medij agresivan ili prljav, ventili mnogo brže nakupljaju naslage, podliježu koroziji ili cure do sjedišta. U ovim uvjetima testiranje svakih šest mjeseci — ili čak kvartalno — nije pretjerano. To je razborita inženjerska praksa.

Ciklusi tlaka i temperature sustava

Ventili koji su podvrgnuti čestim promjenama tlaka - otvaranje i ponovno postavljanje više puta godišnje - troše svoje brtvene površine brže od ventila koji se rijetko aktiviraju. Toplinski ciklus također uzrokuje zamor opruga i materijala tijela. Ventili s visokim ciklusom u procesnim industrijama poput petrokemije ili proizvodnje električne energije često zahtijevaju češću inspekciju od propisanog minimuma.

Regulatorna nadležnost i primjenjivi kodeksi

Različite zemlje, države i industrije djeluju pod različitim regulatornim okvirima. Ono što zadovoljava OSHA-in standard upravljanja sigurnošću procesa može se razlikovati od zahtjeva prema EU Direktivi o tlačnoj opremi (PED), britanskim propisima PSSR 2000 ili lokalnim kodovima za inspekciju kotlova. Uvijek provjerite koji se standard odnosi na vašu specifičnu opremu i lokaciju.

Intervali ispitivanja prema industriji i standardu

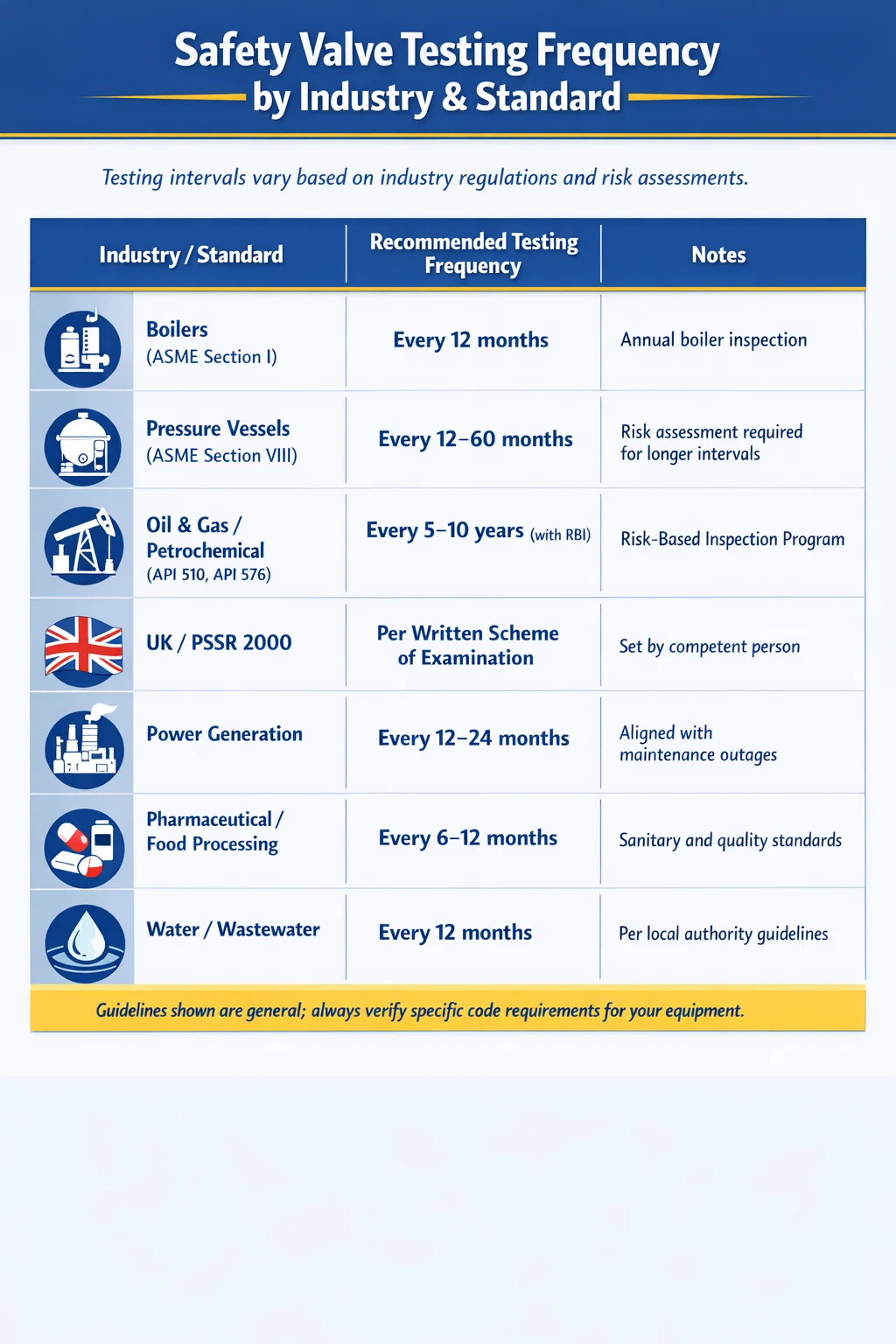

Tablica u nastavku sažima zajedničke zahtjeve učestalosti testiranja u glavnim industrijama i regulatornim okvirima. Ovo su opće smjernice — uvijek se obratite na specifično izdanje standarda koji se odnosi na vašu opremu.

Primijetite da sektor nafte i plina — gdje je metodologija inspekcije temeljene na riziku (RBI) široko prihvaćena — može zakonski produljiti intervale testiranja na pet ili čak deset godina. Ovo nije nemar. To je strukturiran pristup vođen podacima koji koristi analizu načina kvara, povijesne zapise o radu ventila i praćenje u stvarnom vremenu kako bi se opravdali produženi intervali uz održavanje ili poboljšanje ukupnih sigurnosnih rezultata.

Što ASME i API standardi zapravo govore o učestalosti testiranja

Dva najšire spominjana tijela smjernica za ispitivanje sigurnosnih ventila su ASME (Američko društvo inženjera strojarstva) i API (Američki institut za naftu). Detaljno razumijevanje njihovih zahtjeva pomaže razjasniti što je zapravo potrebno u odnosu na ono što je jednostavno najbolja praksa.

ASME Kodeks kotlova i tlačnih posuda

ASME-ov BPVC odjeljak I (električni kotlovi) i odjeljak VIII (posude pod tlakom) odnose se na sigurnosne ventile. Za električne kotlove, kodeks zahtijeva da se sigurnosni ventili testiraju najmanje jednom godišnje kao dio procesa pregleda kotla. Za tlačne posude prema Odjeljku VIII, standard manje propisuje intervale i umjesto toga upućuje korisnike da slijede preporuke Ovlaštene inspekcijske agencije (AIA) i proizvođača ventila.

ASME također objavljuje standarde putem svoje PTC (Performance Test Codes) serije, a NB (National Board) daje smjernice putem NB-23 (National Board Inspection Code), koji pokriva inspekciju i testiranje uređaja za rasterećenje tlaka. NB-23 preporučuje intervale ispitivanja ne dulje od pet godina za većinu tlačnih posuda , s kraćim intervalima za zahtjevnije usluge.

API 576 – Pregled uređaja za smanjenje tlaka

API 576 je primarni standard za inspekcijske prakse sigurnosnih ventila u naftnoj i petrokemijskoj industriji. Pruža detaljne smjernice o intervalima pregleda na temelju ozbiljnosti usluge. Standard kategorizira usluge u čiste, umjerene i teške, s preporučenim intervalima u rasponu od 10 godina za čiste, nekorozivne usluge do 2 godine ili manje za teške ili onečišćenje usluge.

API 576 također izričito podržava korištenje RBI programa. Pod pravilno implementiranim RBI programom usklađenim s API 580 i API 581, interval inspekcije za sigurnosni ventil može se produljiti izvan standardnih preporuka — ali samo ako je podržan dokumentiranom analizom rizika koju je pregledao i odobrio kvalificirani inspektor ili inženjer.

API 510 – Kodeks inspekcije tlačnih posuda

API 510 uređuje stalnu inspekciju tlačnih posuda u uporabi i upućuje na API 576 za inspekciju uređaja za smanjenje tlaka. Pojačava da operateri moraju voditi evidenciju o svim ispitivanjima ventila i da intervali moraju biti opravdani na temelju povijesti rada i uvjeta rada opreme.

Tri glavne vrste ispitivanja sigurnosnih ventila i kada se svaka od njih koristi

Nisu sva ispitivanja sigurnosnih ventila ista. Postoje tri osnovne kategorije testiranja, a svaka služi različitoj svrsi unutar programa održavanja.

In-Situ (In-Place) Testiranje

Ispitivanje na licu mjesta provodi se dok ventil ostaje instaliran na sustavu. Najčešća metoda je ručni test podizanja, gdje se testna poluga ventila kratko pritisne kako bi se potvrdilo da se disk slobodno podiže i da se ventil može otvoriti. Ova vrsta testa je brza, jeftina i može se obaviti bez isključenja sustava. Međutim, samo potvrđuje da se ventil može otvoriti — ne provjerava postavljeni tlak (tlak pri kojem se ventil otvara) ili tlak ponovnog postavljanja.

Ručna ispitivanja dizanja prikladna su kao provjera između intervala, ali ne bi trebala zamijeniti potpuno ispitivanje na stolu. Mnogi kodovi kotlova i zahtjevi osiguranja određuju ručno ispitivanje dizanja svaka tri do šest mjeseci uz godišnje potpuno testiranje.

Ispitivanje na stolu (testiranje u trgovini)

Ispitivanje na stolu uključuje uklanjanje sigurnosnog ventila iz upotrebe i njegovo testiranje na namjenskom ispitnom postolju pomoću kalibrirane opreme. Ovo je zlatni standard za provjeru sigurnosnih ventila. Ispravno ispitivanje na stolu potvrđuje postavljeni tlak, propuhivanje (pad tlaka prije ponovnog postavljanja ventila) i nepropusnost sjedišta nakon ponovnog postavljanja. Bilo koji ventil koji se ne otvori unutar ±3% od utisnutog postavljenog tlaka — tolerancije koju određuje većina standarda — mora se podesiti ili zamijeniti.

Ispitivanje na stolu također omogućuje temeljitu unutarnju inspekciju: ispitivanje diska, sjedišta, vodilice, opruge i tijela radi korozije, erozije, pukotina ili mrlja. Ventil koji je prošao test podizanja, ali ima korodiranu oprugu ili erodirano sjedište, ipak može otkazati pod stvarnim uvjetima nadtlaka — rizik koji ispitivanje na laboratorijskim uređajima otkriva, a testiranje na licu mjesta ne.

Online testiranje s prijenosnom opremom za testiranje

Sve veći broj objekata koristi prijenosne sustave za ispitivanje ventila — uređaje koji primjenjuju kontroliranu silu na vreteno ventila za simulaciju sile podizanja tlaka sustava, omogućujući provjeru postavljenog tlaka bez stvarnog pritiskanja ventila na njegovu zadanu točku. Ovi sustavi, poput onih koji koriste TREVITEST ili Furmanite online metodu testiranja, posebno su vrijedni za sustave koji se ne mogu isključiti radi održavanja.

Regulatorna tijela sve više prihvaćaju online testiranje kada se provodi u skladu s validiranim postupcima. Osobito je čest u industrijama kontinuiranog procesa poput kemijskih tvornica i rafinerija gdje su gašenja sustava rijetka i skupa. Međutim, online testiranje još uvijek ima ograničenja: ne može procijeniti unutarnje stanje, nepropusnost sjedala ili pritisak ponovnog sjedanja s istom pouzdanošću kao testiranje na stolu.

Čimbenici koji mogu skratiti ili produljiti vaš interval testiranja

Treba li vaš interval testiranja biti kraći ili duži od osnovnog ovisi o kombinaciji tehničkih i operativnih čimbenika. Ovdje je praktična analiza najvažnijih razmatranja.

Čimbenici koji obično skraćuju intervale testiranja

• Procesni mediji koji su korozivni, kiseli, alkalni ili sadrže čvrste čestice
• Rad na visokoj temperaturi (iznad 300°C / 572°F) koji ubrzava opuštanje opruge i trošenje sjedala
• Povijest čestih aktiviranja ventila — ventil koji se otvorio tri ili više puta u prošloj godini zahtijeva veću pozornost
• Prethodni neuspjeli testovi: svaki ventil koji je pao na zadnjem testu trebao bi biti stavljen na češći raspored
• Ventili koji štite sustave kritične za životnu sigurnost (naseljene zgrade, bolnice, škole)
• Regulatorni zahtjevi osiguravatelja ili lokalnih vlasti koji nameću kraće intervale od osnovnog standarda
• Starost opreme: ventili stariji od 10-15 godina obično lakše odstupaju od postavljenog tlaka

Čimbenici koji mogu podržati produljene intervale testiranja

• Čist, nekorozivni procesni medij (kao što je suha para, dušik ili instrumentalni zrak)
• Niskotemperaturni i niskotlačni radni bunar unutar projektirane ovojnice ventila
• Dosljedna, dokumentirana povijest polaganja testova bez prilagodbe tijekom više ciklusa
• Kontinuirano praćenje na mreži (odašiljači tlaka, praćenje akustične emisije) koje daje podatke o učinku u stvarnom vremenu
• Formalno implementiran i verificiran od treće strane, program inspekcije temeljen na riziku (RBI).
• Ventili visoke kvalitete izrade renomiranih proizvođača s dokazanim dugotrajnim podacima o učinku

Vrijedno je naglasiti da produljenje intervala uvijek zahtijeva dokumentirano obrazloženje. Inspektor ili upravitelj pogona koji produži interval ispitivanja sigurnosnog ventila bez dokumentiranih dokaza koji podupiru tu odluku stvara značajnu izloženost odgovornosti — i za postrojenje i za sebe osobno.

Što se događa kada se sigurnosni ventili ne testiraju prema rasporedu

Posljedice preskakanja ili odgađanja ispitivanja sigurnosnih ventila kreću se od regulatornih kazni do katastrofalnih nesreća. Razumijevanje ovih ishoda potvrđuje zašto rasporedi testiranja nisu izborni.

Odstupanje ventila i podešenog tlaka

Tijekom vremena, opruge gube napetost zbog toplinskih ciklusa i zamora. Sigurnosni ventil koji je bio ispravno postavljen da se otvori na 150 psi kada je ugrađen može se otvoriti na 130 psi (uzrokujući nepotrebne gubitke u procesu) ili 170 psi (dopuštajući opasan pretlak prije otpuštanja). Istraživanja populacije industrijskih sigurnosnih ventila otkrila su da između 10% i 30% neispitanih ventila nalazi se izvan prihvatljive postavljene tolerancije tlaka kada se konačno testira — značajna stopa neuspjeha za sigurnosno kritičan uređaj.

Propuštanje sjedala i kuhanje

Ventil čije je sjedište oštećeno korozijom, erozijom ili nepravilnim ponovnim postavljanjem može neprestano curiti ispod postavljenog tlaka — stanje koje se naziva "kuhanje". Iako samo kuhanje nije uvijek odmah opasno, ono predstavlja izgubljeni procesni medij, emisije u okoliš (osobito relevantne za usluge plina ili pare) i rano upozorenje da je ugrožen kontakt diska sa sjedištem ventila. Netretirani ventil za ključanje može napredovati do potpunog kvara.

Stuck-Open ili Stuck-Closed ventili

Ventil koji nije testiran ili nije radio dulje vrijeme može razviti korozivno spajanje između diska i sjedišta (zaglavi zatvoren) ili između vodilice i tijela (zaglavi otvoreno). Zaglavljeni-zatvoreni ventil ne pruža zaštitu od prekomjernog tlaka. Ventil koji je zaglavio otvoren uzrokuje kontinuirani gubitak proizvoda i potencijalno nesigurne radne uvjete. Oba su scenarija izravan rezultat neodgovarajućeg testiranja i održavanja.

Regulatorne i osiguravateljske posljedice

Objekti za koje je utvrđeno da rade s kasnim testovima sigurnosnih ventila suočavaju se s mogućim mjerama provedbe od strane regulatora kao što je OSHA (prema svom PSM standardu za vrlo opasne kemikalije), državnih tijela za inspekciju kotlova ili Nacionalnog odbora. Posljedice mogu uključivati ​​obvezne naloge za isključenje, novčane kazne, au slučaju incidenta, potencijalnu kaznenu odgovornost za upravljanje objektom. Polise osiguranja za industrijska postrojenja također obično zahtijevaju demonstraciju trenutne evidencije o ispitivanju sigurnosnih ventila - istekli raspored ispitivanja može poništiti pokriće točno u trenutku kada je najpotrebnije.

Izrada programa testiranja i održavanja sigurnosnog ventila

Interval testiranja ima smisla samo ako je ugrađen u širi program. Robustan program održavanja sigurnosnog ventila uključuje sljedeće elemente.

Potpuni registar ventila

Svaki sigurnosni ventil u vašem objektu trebao bi biti katalogiziran u registru ventila koji uključuje: broj oznake, lokaciju, uslugu, veličinu ulaza i izlaza, postavljeni tlak, kod dizajna, proizvođača, model, datum posljednjeg testa, sljedećeg planiranog testa i povijest rezultata testa. Bez potpunog registra nemoguće je znati koji zalisci trebaju biti testirani, a koji su zanemareni.

Kvalificirano osoblje za inspekciju i testiranje

Ispitivanje sigurnosnog ventila mora obavljati ili pod nadzorom kvalificiranog osoblja. U mnogim jurisdikcijama to znači inspektor s ovlaštenjem Nacionalnog odbora ili ovlaštena inspekcijska agencija. Korištenje nekvalificiranih tehničara za testiranje sigurnosnih ventila nije samo rizično - to može rezultate ispitivanja učiniti zakonski nevažećima u regulatorne svrhe.

Kalibrirana ispitna oprema

Na stolovima za ispitivanje moraju se koristiti kalibrirani manometri sljedivi nacionalnim standardima (kao što je NIST u Sjedinjenim Državama). Zapise o kalibraciji opreme za ispitivanje treba voditi zajedno s zapisima o ispitivanju ventila. Precizan test korištenjem nekalibriranog mjerača nije točan test — i neće izdržati regulatornu kontrolu.

Detaljni zapisi o ispitivanju i dokumentacija o odlaganju

Svaki test mora biti dokumentiran s datumom, identitetom ispitivača, postavljenim tlakom prema stanju, postavljenim tlakom prema ostatku (nakon bilo kakvog podešavanja), korištenom opremom za ispitivanje i rasporedom (vraćeno na servis, popravljeno ili zamijenjeno). Ti zapisi čine povijesnu bazu podataka koja opravdava buduće odluke o intervalima i pokazuje usklađenost s propisima. Evidenciju treba čuvati tijekom vijeka trajanja opreme , ne samo za najnoviji ciklus ispitivanja.

Strategija rezervnih ventila

Za kritične primjene, mnoga postrojenja održavaju skup prethodno ispitanih rezervnih ventila. Kada se ventil ukloni za ispitivanje na stolu, prethodno ispitani rezervni dio se odmah ugrađuje, čime se eliminira svako razdoblje kada zaštićeni sustav radi bez funkcionalnog uređaja za rasterećenje. Ova praksa je osobito vrijedna u kontinuiranim operacijama gdje čak i kratki nezaštićeni intervali predstavljaju značajan rizik.

Inspekcija temeljena na riziku: pametniji pristup intervalima testiranja

Inspekcija temeljena na riziku (RBI) metodologija je koja koristi kvantitativnu ili kvalitativnu analizu rizika za određivanje prioriteta i raspored inspekcijskih aktivnosti. Umjesto primjene fiksnog intervala na sve ventile jednako - bez obzira na njihovo stanje, uslugu ili kritičnost - RBI dodjeljuje resurse inspekcije tamo gdje je rizik od kvara najveći.

Prema RBI okviru, sigurnosni ventil u čistom, niskotlačnom servisu s besprijekornom 15-godišnjom poviješću ispitivanja mogao bi biti zakazan za testiranje svakih pet godina. U međuvremenu, ventil u korozivnom, visokotlačnom servisu s poviješću curenja sjedišta može se staviti u interval od šest mjeseci. Ukupno radno opterećenje inspekcije može biti slično — ali je profil rizika objekta značajno poboljšan jer su resursi usmjereni tamo gdje su najvažniji.

API 580 i API 581 pružaju primarni okvir za RBI u naftnoj, plinskoj i kemijskoj industriji. Implementacija usklađenog RBI programa obično zahtijeva: sustavnu procjenu rizika za svu opremu koja sadrži pritisak, analizu vjerojatnosti kvara na temelju mehanizama degradacije, analizu posljedica kvara na temelju potencijala opasnosti sadržane tekućine te stalni pregled i ažuriranje ocjena rizika kako novi podaci inspekcije postanu dostupni.

RBI nije način da se smanji sigurnost — to je način da se održi ili poboljša sigurnost uz učinkovitije korištenje inspekcijskih resursa. Ustanove koje su pravilno implementirale RBI često prijavljuju manje neočekivanih kvarova ventila i bolju cjelokupnu cjelovitost tlačnog sustava od onih koje se oslanjaju samo na programe s fiksnim intervalima.

Uobičajene pogreške u programima testiranja sigurnosnih ventila

Čak i dobronamjerni programi održavanja upadaju u predvidljive zamke. Ovo su najčešće pogreške koje narušavaju učinkovitost rasporeda ispitivanja sigurnosnih ventila.

• Tretiranje ručnog ispitivanja dizanja kao zamjene za ispitivanje na stolu. Test podizanja govori vam da se ventil može otvoriti. Ne govori vam ništa o točnosti postavljenog tlaka, unutarnjem stanju ili ponašanju pri ponovnom postavljanju.
• Neuspješno ažuriranje intervala testiranja nakon promjena procesa. Ako su se tlak, temperatura ili medij u vašem sustavu promijenili od zadnjeg intervalskog pregleda, vaš raspored testiranja možda više nije odgovarajući.
• Ignoriranje ventila koji se nikad nisu aktivirali. Ventil koji se nikada nije otvorio nije nužno pouzdan - može biti zatvoren zbog korozije ili naslaga. Dugo neaktivni zalisci često trebaju više pregleda, a ne manje.
• Korištenje istog intervala za sve ventile bez obzira na uslugu. Primjena općeg 12-mjesečnog rasporeda na svaki ventil u raznolikom objektu zanemaruje stvarne razlike u riziku i kritičnosti.
• Loše upravljanje evidencijom. Gubitak ili neuspjeh u dokumentiranju testnih zapisa eliminira povijesnu osnovu za intervalne odluke i stvara regulatornu izloženost.
• Odgađanje testiranja zbog pritiska proizvodnje. Radna pogodnost nikada ne bi trebala nadjačati rasporede testiranja sigurnosnog ventila. Odgode moraju biti službeno procijenjene i dokumentirane s obzirom na rizik, a ne jednostavno zanemarene.

Praktični kontrolni popis za pregled vašeg rasporeda testiranja sigurnosnog ventila

Ako pregledavate ili uspostavljate program testiranja sigurnosnog ventila, prođite kroz ovaj kontrolni popis kako biste osigurali da su vaši intervali i postupci branjivi i učinkoviti.

1. Identificirajte sve sigurnosne ventile u svom objektu i provjerite je li svaki uključen u vaš sustav upravljanja održavanjem.
2. Potvrdite koji se regulatorni standard ili kodeks odnosi na svaki ventil na temelju njegove službe, lokacije i klasifikacije dizajna.
3. Pregledajte uvjete procesa (medij, tlak, temperatura) za svaki ventil i procijenite je li trenutni interval prikladan za tu ozbiljnost usluge.
4. Provjerite zapise o povijesnim ispitivanjima za svaki ventil — bilo kojem ventilu s poviješću pomaka, kvara ili podešavanja potreban je kraći interval.
5. Provjerite ima li osoblje koje provodi testove odgovarajuće kvalifikacije i nalazi li se ispitna oprema unutar svog kalibracijskog okvira.
6. Potvrdite da su zapisi o ispitivanju potpuni, sigurno pohranjeni i dostupni regulatornoj inspekciji.
7. Identificirajte sve ventile čiji je krajnji rok za ispitivanje prošao i uspostavite korektivni akcijski plan s dokumentiranom procjenom rizika za sve odgode.
8. Ako vaše postrojenje radi prema RBI programu, provjerite jesu li intervali sigurnosnih ventila uključeni u RBI procjenu i da se intervali preispituju kad god se uvjeti procesa ili stanje opreme značajno promijene.
9. Angažirajte svog osiguravatelja i/ili ovlaštenu inspekcijsku agenciju da potvrdi da vaš program testiranja ispunjava njihove zahtjeve — a ne samo minimalni regulatorni prag.
